Отгрузка сварного теплообменника

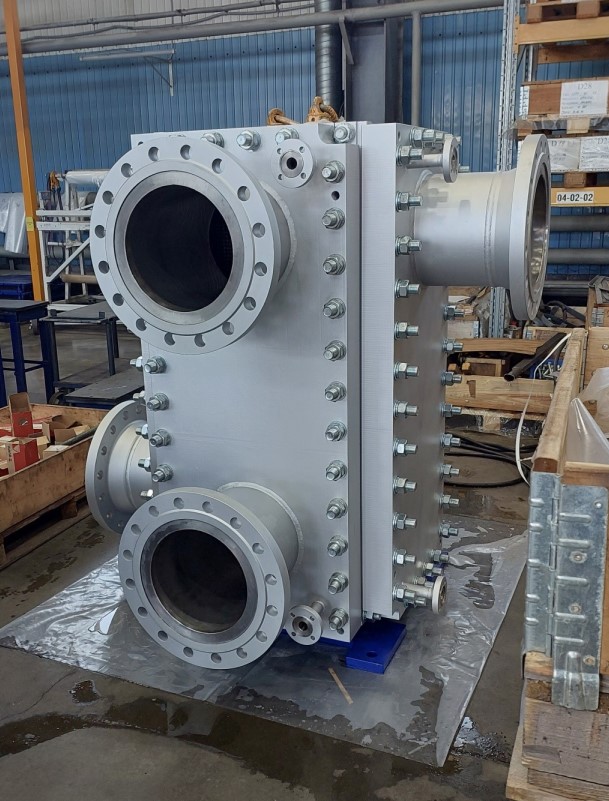

По заказу АО "ИРИМЭКС" завод РИДАН изготовил сварной теплообменный аппарат типа SB.

Сварные пластинчатые теплообменники типа SB применяются практически для любых процессов и сред, в том числе с высокой вязкостью и склонных к образованию отложений. Аппараты хорошо зарекомендовали себя в работе с агрессивными средами и высокими рабочими температурами и давлениями, обеспечивая при этом высокую эффективность и полный доступ к теплообменной поверхности аппарата.

Конструкция сварных пластинчатых теплообменников SB
Аппарат состоит из пакета квадратных пластин, сваренных между собой. Пакет пластин вставлен в прямоугольную стальную конструкцию — раму из углеродистой стали, состоящую из верхней и нижней крышек — панелей, крепящихся к угловым стойкам, а также четырех боковых панелей. Боковые панели могут быть полностью сняты для облегчения доступа к пакету пластин.

Контуры теплоносителей полностью герметичны и могут быть снабжены перегородками для организации нескольких ходов жидкостей или газа по соответствующему контуру. Панели могут быть демонтированы для проведения ревизии и очистки теплообменной поверхности.

Основные технические характеристики
Рабочие среды, процессы: любые, за редким исключением
Доступ к теплообменной поверхности для очистки и ревизии: по обеим сторонам
Рабочая температура, °С: от минус 50 до 400
Рабочее давление, бар: от вакуума до 40
Материал пластин: AISI316L, SMO254, С276, Titan и другие
Материал рамы, панелей: углеродистая сталь*
Толщина пластин, мм: от 0,8 до 1,2
Площадь теплообмена, м2: до 860
