Применение:
Отопление, водоснабжение, газоснабжение.
Исполнение:

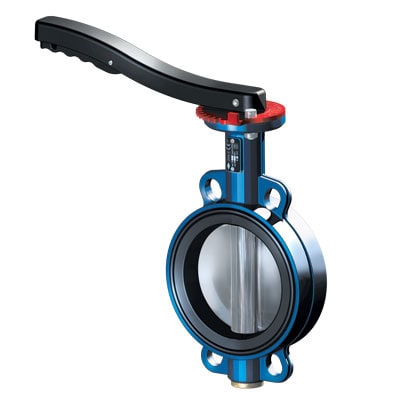

Дисковый поворотный затвор с рукояткой, редуктором, электрическим или пневматическим приводом, диск из нержавеющей стали 1.4581 или 1.4401, ковкого чугуна с добавлением магния
Специальное исполнение для других применений по предварительному заказу.
Рабочая cреда:
Холодная, горячая вода, масло-теплоноситель, нефтепродукты, гликоли
Температура:
От -10°C до 150°C
Номинальное давление:
PN6-PN16
Материал корпуса:
Ковкий чугун GGG-40 или IGGG-40.3
Типоразмеры:
DN25-DN300 (GGG-40)
DN350-DN600 (GGG-40.3)
Инструкция по монтажу и эксплуатации
| Конструкция | Ру | Ду | Материал | Подсоединение | Форма | Температура | Характеристика |
| 22014 | PN 16 | DN 25-DN200 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 130°C | Стопорный рычаг .Диск из высококачественной стали .Манжета из EPDM |
| 22014 | PN 16 | DN 25-DN200 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 80 °C | Стопорный рычаг .Диск из высококачественной стали .Манжета из бутадиен-нитрилового каучука NBR |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 80 °C | Червячная передача .Диск из высококачественной стали .Манжета из бутадиен-нитрилового каучука NBR |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 80 °C | Пневмопривод - „bar“ - одинарного действия .Диск из высококачественной стали .Манжета из бутадиен-нитрилового каучука NBR |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 80 °C | Пневмопривод - „bar“ - двойного действия .Диск из высококачественной стали .Манжета из бутадиен-нитрилового каучука NBR |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 80 °C | Пневмопривод - „AIR TORQUE“ - одинарного действия .Диск из высококачественной стали .Манжета из бутадиен-нитрилового каучука NBR |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 80 °C | Пневмопривод - „AIR TORQUE“ - двойного действия .Диск из высококачественной стали .Манжета из бутадиен-нитрилового каучука NBR |
| 22014 | PN 16 | DN 25-DN200 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 80 °C | Электропривод - „Rotork“ .Диск из высококачественной стали .Манжета из бутадиен-нитрилового каучука NBR |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 80 °C | Электропривод - „Deufra“ .Диск из высококачественной стали .Манжета из бутадиен-нитрилового каучука NBR |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 80 °C | Электропривод - „Auma“ .Диск из высококачественной стали .Манжета из бутадиен-нитрилового каучука NBR |
| 22014 | PN 16 | DN 25-DN200 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 150 °C | Стопорный рычаг .Диск из высококачественной стали .Манжета из фторкаучука FPM |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 130°C | Червячная передача .Диск из высококачественной стали .Манжета из EPDM |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 150 °C | Червячная передача .Диск из высококачественной стали .Манжета из фторкаучука FPM |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 150 °C | Пневмопривод - „bar“ - одинарного действия .Диск из высококачественной стали .Манжета из фторкаучука FPM |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 150 °C | Пневмопривод - „bar“ - двойного действия .Диск из высококачественной стали .Манжета из фторкаучука FPM |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 150 °C | Пневмопривод - „AIR TORQUE“ - одинарного действия .Диск из высококачественной стали .Манжета из фторкаучука FPM |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 150 °C | Пневмопривод - „AIR TORQUE“ - двойного действия .Диск из высококачественной стали .Манжета из фторкаучука FPM |
| 22014 | PN 16 | DN 25-DN200 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 150 °C | Электропривод - „Rotork“ .Диск из высококачественной стали .Манжета из фторкаучука FPM |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 150 °C | Электропривод - „Deufra“ .Диск из высококачественной стали .Манжета из фторкаучука FPM |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 150 °C | Электропривод - „Auma“ .Диск из высококачественной стали .Манжета из фторкаучука FPM |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 80 °C | Диск из высококачественной стали .Манжета из EPDM |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 80 °C | Диск из высококачественной стали .Манжета из бутадиен-нитрилового каучука NBR |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 130°C | Пневмопривод - „bar“ - одинарного действия .Диск из высококачественной стали .Манжета из EPDM |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 150°C | Диск из высококачественной стали .Манжета из фторкаучука FPM |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 130°C | Пневмопривод - „bar“ - двойного действия .Диск из высококачественной стали .Манжета из EPDM |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 130°C | Пневмопривод - „AIR TORQUE“ - одинарного действия .Диск из высококачественной стали .Манжета из EPDM |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 130°C | Пневмопривод - „AIR TORQUE“ - двойного действия .Диск из высококачественной стали .Манжета из EPDM |
| 22014 | PN 16 | DN 25-DN200 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 150°C | Электропривод - „Rotork“ .Диск из высококачественной стали .Манжета из EPDM |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 130°C | Электропривод - „Deufra“ .Диск из высококачественной стали .Манжета из EPDM |
| 22014 | PN 16 | DN 25-DN600 | EN-GJS-400-15, EN-JS1030 | Центровочные отверстия | Проходной | -10 °C до 130°C | Электропривод - „Auma“ .Диск из высококачественной стали .Манжета из EPDM |
