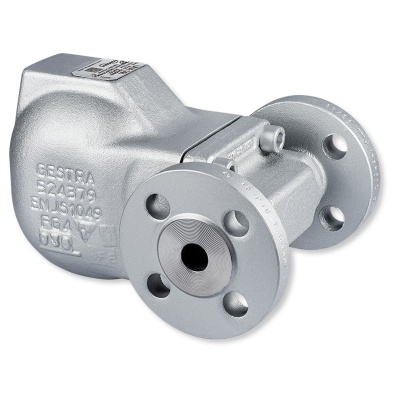

Характеристики- Конденсатоотводчик с шаровым поплавком и вращающимся шаровым клапаном для дренажа воздухопроводов и газопроводов.
- Стандартно комплектуется устройством для принудительной продувки отводчика и резьбовым отверстием для подсоедине-ния трубки, уравнивающей давление.
- Гарнитура с вращающимся шаровым клапаном из Пербунана для температур до 40 °С и гарнитура со стальным вращаю-щимся шаровым клапаном для температур до 120 °С.
UNA 14P разработан для отвода конденсата из системы сжатого воздуха или газовой системы. Оборудование с гарнитурами SIMPLEX R и DUPLEX также разработано для отвода воздуха. Оборудование с гарнитурой SIMPLEX – если установлено в перевернутом положении – может отводить газ или воздух из жидкостей.
| ХАРАКТЕРИСТИКИ ПО ДАВЛЕНИЮ/ТЕМПЕРАТУРЕ | |||||||||
| Тип | PN/Class | dp макс [бар] | Материал | Макс. давление/ температура | Материалы | ||||
| EN | ASTM | МРД [бар] | МРТ [°C] | p/T | [бар/°C] | ||||
| UNA14Ph, UNA14Pv с шаровым клапаном из нержав. стали | PN 25 | 16 | 5.3103 | - | 25.0 | 120 | 25.0 / 20 | 25.0 / 120 | Техническое описание ENG Инструкция РУС |
| UNA14Ph, UNA14Pv с шаровым клапаном из Пербунана | PN 25 | 16 | 5.3103 | - | 25.0 | 40 | 25.0 / 20 | 25.0 / 120 | Техническое описание РУС Инструкция РУС |
1) Ограничения для корпуса/крышки. Эксплуатационные требования могут ограничить использование оборудования до более низких значений давления/температуры. Для получения подробной информации по предельным значениям давления/температуры в зависимости от типа присоединения и типа регулятора смотрите соответствующее техническое описание на интересующий Вас тип конденсатоотводчика.
| ВОЗМОЖНЫЕ ТИПЫ ПРИСОЕДИНЕНИЙ И СТРОИТЕЛЬНЫЕ ДЛИНЫ В ММ | ||||
| Тип | Тип присоединения | Строительная длина (L) в мм | ||
| DN 15 ½" | DN 20 ¾" | DN 25 1" | ||
| UNA 14 Ph | Резьбовые муфты ²), Фланцы EN PN 25 | 95 150 |
95 150 |
95 160 |
| UNA 14 Pv | Резьбовые муфты ²), Фланцы EN PN 25 | 95 150 |
95 150 |
95 160 |
2) Резьбовые муфты BSP по ISO 228/1 или резьбовые муфты NPT.
