Обратные клапаны DISCO специального назначения

Область применения

Тип	PN
RK 29A	63 – 400	Для высоких давлений и специальных применений.
RK 29A	Cl 400 – 2500	Для высоких давлений и специальных применений.

Материалы

Тип		Номинальный размер DN	Стандарт EN	Эквивалент ASTM 1)
RK 29A	Корпус	15 – 200 мм	1.4571	AISI 316 Ti
RK 29A	Затвор		1.4571	AISI 316 Ti

1) ASTM материал подобен EN материалу.
Обращайте внимание на различные физические и химические свойства!

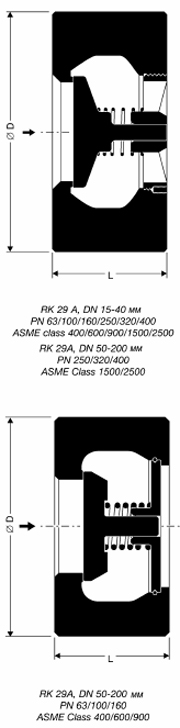

Размеры RK 29A

	PN 63		PN 100		PN 160		Class 400		Class 600		Class 900
DN	L	D	L	D	L	D	L	D	L	D	L	D
15	35	63	35	63	35	63	35	54	35	54	35	63
25	40	84	40	84	40	84	40	73	40	73	40	79
40	56	105	56	105	56	105	56	95	56	95	56	98
50	56	115	56	121	56	121	56	111	56	111	56	142.5
80	71	149	71	156	71	156	71	149	71	149	71	168
100	80	176	80	183	80	183	80	176	80	193.5	80	205
150	125	250	125	260	125	260	125	247.5	125	266.5	125	288.5
200	160	312	160	327	160	327	160	304.5	160	320.5	160	358.5

Характеристики по давлению/температуре согласно EN1092-1, группа материалов 15E0

Тип RK 29A	Макс. раб. давление [бар] при температуре [°С]
Номинальное давление	– 200	200	500
PN 63	63	53.8	44.2
PN 100	100	85.3	70.2
PN 160	160	136.5	112.4

Характеристики по давлению/температуре согласно ASME B 16.5, группа материалов 2.4

Тип RK 29A	Макс. раб. давление [бар] при температуре [°С]
Номинальное давление	– 218	200	500
class 400	66.2	51.1	37.6
class 600	99.3	76.6	56.6
class 900	148.9	114.9	84.7

Герметичность седла согласно DIN 3230, часть 3, класс утечек BN 2, BO 3. Уплотняющие поверхности обработаны согласно EN 1092-1, form B2, ASME B 16.5 RF шлифование (63 – 125 мкДюйм). Другие исполнения возможны по запросу.

Исполнения

Тип	Седло				Пружина			Заземление
Тип	металл- металл	EPDM (от –40 до 150 °С)	FPM (от –25 до 200 °С)	PTFE (от –190 до 250 °С) 1)	Без пружины	Спец. пружина	Пружина из нимоника 2)	Заземление
RK 29A	X	-	-	-	O	-	X	0

1) Обращайте внимание на характеристики по давлению/температуре.
2) Требуется для температур выше 300 °С.
X : стандарт. O : опция. - : не поставляется.

Давления открытия

Перепады давления при нулевом объемном расходе.

RK 29А

DN	Давление открытия [мбар]
	Направление потока
	Без пружины		С пружиной

	– PN 160	– PN 400	– PN 160	– PN 400	– PN 160	– PN 400	– PN 400
	– Cl 900	– Cl 2500	– Cl 900	– Cl 2500	– Cl 900/th>	– Cl 2500	– Cl 2500
15	6	6	22	22	16	16	10
25	8	8	26	26	18	18	10
40	10	10	30	30	20	20	10
50	10	10	30	30	20	20	10
80	11	13	32	36	21	23	10
100	12	24	34	58	22	34	10
150	18	–	46	–	28	–	10 1)
200	21	–	52	–	31	–	10 1)

1) Только для PN 63–400.

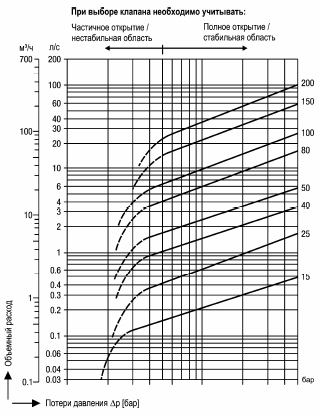

Графики потерь давления

Кривые на графике действительны для воды при темпера-туре 20 °С. Чтобы получить величину потери давления на клапане для других сред, необходимо рассчитывать расход эквивалентного объема воды и подставить его в график.
Указанные на графике значения применимы к пружинно-нагруженным клапанам с горизонтальным потоком среды. При вертикальной установке незначительные отклонения от значений на графике наблюдаются только в области частичного открытия.

RK 29A

Область применения

Тип	PN
RK 26A	40 / Class 300	Для жидкостей, газов, паров. Используется в качестве прерывателя вакуума, дыхательного клапана, донного клапана, предохранительного клапана, перепускного клапана или простого обратного клапана. RK26A особенно подходит для низкотемпературных сред и агрессив-ных сред.

Материал корпуса

Тип		Номинальный размер DN	Стандарт EN	Эквивалент ASTM 1)
RK 26A	Корпус, седло, направляющие	15-100 мм	Нержавеющая сталь, 1.4408	A351CF8M
RK 26A	Диск, держатель пружины, пружина	15-100 мм	Нержавеющая сталь, 1.4571

1) ASTM материал подобен EN материалу.
Обращайте внимание на различные физические и химические свойства!

Размеры

	[мм]	15	20	25	32	40	50	65	80	100
	[дюйм]	½	¾	1	1¼	1½	2	2½	3	4
Строительная длина [мм]	L 2)	25	31.5	35.5	40	45	56	63	71	80
Æ D	PN 10/16	52	63	72	81	93	108	128	143	163
	PB 25	52	63	72	81	93	108	128	143	163
	PN 40	52	63	72	81	93	108	128	143	163
	Class 150 RF	46	56	66	75	85	104	123	135	173
	Class 300 RF	52	63	72	81	93	108	128	147	179
Вес	[кг]	0.25	0.4	0.57	0.83	1.2	2.15	3.2	4.5	6.9

2) Малая строительная длина согласно DIN EN 558-1, раздел 52 (= DIN 3202-3, раздел K5)

Характеристики по давлению/температуре с седлом «металл-металл»

Тип	PN	Номинальный размер DN	МРД / МРТ / [бар] / [°С]
RK 26A	40 / Class 300	15 – 100	49.6 / -200	35.7 / 200	25 / 550

Исполнения

Тип	Седло				Пружина			Заземление
Тип	металл- металл	EPDM (от –40 до 150 °С) 1)	FPM (от –25 до 200 °С) 1)	PTFE (от –190 до 250 °С) 1)	Без пружины	Спец. пружина	Пружина из нимоника 2)	Заземление
RK 26A	X	O	O	O	O	O	O	O

1) Обращайте внимание на характеристики по давлению/температуре.
2) Требуется для температур выше 300 °С стандарт.
X : стандарт. O : опция. - : не поставляется.

Давления открытия

Перепады давления при нулевом объемном расходе.

RK 16A

DN	Давление открытия [мбар]
	Направление потока
	Без пружины	С пружиной

15	2.5	10	7.5	5
20	2.5	10	7.5	5
25	2.5	10	7.5	5
32	3.5	12	8.5	5
40	4.0	13	9	5
50	4.5	14	9.5	5
65	5.0	15	10	5
80	5.5	16	10.5	5
100	6.5	18	11.5	5

Специальные пружины с другими давлениями открытия по запросу за дополни-тельную плату: от 5 до 1000 мбар для DN15–50 мм, от 2 до 700 мбар для DN65 и 80 мм, от 5 до 500 мбар для DN100 мм.
