DISCO межфланцевые лепестковые обратные клапаны CB

Область применения

Тип	PN
CB 14	16	CB14 для воды и сжатого воздуха
CB 24 S	16	CB 24 S для морской воды, питьевой воды, для воды плавательных бассейнов
CB 26	40	Для низкотемпературных сред
CB 26 A	40	CB 26 A для агрессивных сред, питьевой воды или для воды плавательных бассейнов

Материалы

Тип	Составные части	Номинальный размер DN	Стандарт EN	Эквивалент ASTM 1)
CB 14	Корпус	50 – 300 мм	1.0038	А 284 В
	Корпус	50 – 300 мм	оцинкованная	оцинкованная
	Лепесток	50 – 300 мм	NBR	NBR
CB 24 S	Корпус	50 – 100 мм	Бронза (СС 483К-GS)	B 505 С 90 700
	Корпус	125 – 300 мм	Бронза (CC 332G)	B 148 сплав 952
	Лепесток	50 – 300 мм	Бронза (CC 332G)	B 148 сплав 952
CB 26	Корпус	50 – 200 мм	1.0460	A 105
	Корпус	250 – 300 мм	1.0038	A 284 B
		50 – 80 мм	1.4581	A 351 CF 8 MC
Лепесток	100 – 300 мм	GGG-40.3 (EN-JS 1025)	–
CB 26 A	Корпус	50 – 200 мм	1.4571	AISI 316 Tl
	Корпус	250 – 300 мм	1.4581	A 351 CF 8 MC
	Лепесток	50 – 300 мм	1.4581	A 351 CF 8 MC

1) Физические и химические свойства соответствуют стандарту EN.

Характеристики по давлению/температуре

Тип	Номинальный размер DN	PN	МРД / МРТ / [бар] / [С]
CB 14	50 – 300 мм	16	16 / -10	6 / 60	4 / 80
CB 24 S	50 – 300 мм	16	16 / -200	16 / 90	13 / 250 2)
CB 26	50 – 200 мм	40	40 / -10	30 / 200	20 / 350
CB 26	250 – 300 мм	40	40 / -10	27 / 200	21 / 300
CB 26 A	50 – 300 мм	40	40 / -10	32 / 200	26 / 450

2) Макс. давление/температура для CB 24S без пружины.

CB Исполнения

Тип	Седло					Пружины
Тип	металл- металл	NBR (от -30 до 110 С) 3)	EPDM (от -40 до 150 С) 3)	FPM (от -25 до 200 С) 3)	PTFE (от -25 до 200 С) 3)	Без пружины	Спец. пружина
CB 14	–	X 5)	–	–	–	X	–
CB 24 S	O	X	O	O	-	O	-
CB 26	O	–	X	O	O	O	–
CB 26 A	O	–	X	O	O	O	–

3) Обращайте внимание на характеристики по давлению/температуре.
4) Кольцо из FPM покрыто PTFE.
5) Диапазон температур для лепестка из NBR (Пербунан): от –10 °С до 80 °С.
X : стандарт. O : опция. - : не поставляется.

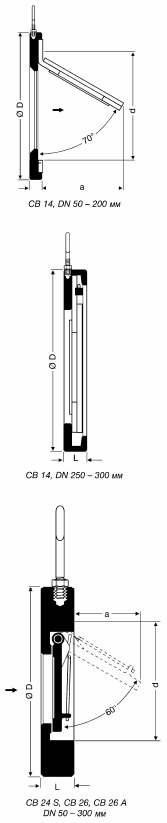

Размеры и веса

Номинальный размер		Размеры [мм]								Вес [кг]
DN		CB 14				CB 24 S, CB 26, CB 26 A				CB 14	CB 24 S	CB 26 CB 26 A
[мм]	[дюйм]	D	L	a	d 6)	D	L	a	d 6)	CB 14	CB 24 S	CB 26 CB 26 A
50	2	98	14	45	47	98	17	40	50	0.7	0.9	0.9
65	2 ½	118	14	60	64	118	20	50	64	1.0	1.4	1.4
80	3	132	14	70	75	132	24	58	75	1.4	2.0	2.0
100	4	154	14	90	98	154	27	72	99	1.5	3.1	3.1
125	5	184	16	115	124	184	32	88	125	2.5	5.2	5.3
150	6	209	16	145	148	209	32	112	144	3.3	6.7	6.9
200	8	264	18	185	196	264	42	150	198	5.5	13.7	14.1
250	10	319	35	220	242	319	47	182	244	11.2	22.9	23.6
300	12	375	43	270	288	375	52	216	292	14.0	32.8	33.8

6) Минимальный диаметр внутреннего отверстия присоединительного фланца и минимальный внутренний диаметр трубы.

Давления открытия

Перепады давления при нулевом объемном расходе.

Тип	DN	Давление открытия [мбар]
		Направление потока

CB 14	50 – 150	8	0	1)
CB 14	200 – 300	15	0	1)

Тип	DN	Давление открытия [мбар]
		Направление потока
		Без пружины	С пружиной

CB 24S	50 – 150	5	12	7	1)
CB 24S	200 – 300	8	15	7
CB 26/	50 – 80	5	12	7
CB 26A	100 – 150	11	18	7
CB 26A	200 – 300	18	25	7

1) Клапаны не должны устанавливаться на трубопроводы с направлением потока «сверху-вниз», т.к. пружина не закроет клапан.

Графики потерь давления

Кривые на графике действительны для воды при температуре 20градС. Чтобы получить величину потери давления на клапане для других сред, необходимо рассчитывать расход эквивалентного объема воды и подставить его в график.
Указанные на графике значения применимы к клапанам с горизонтальным потоком среды. При вертикальной установке незначительные отклонения от значений на графике наблюдаются только в области частичного открытия.

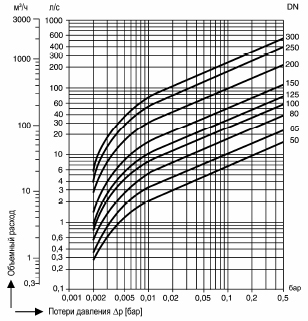

CB 14

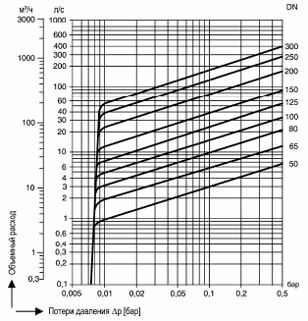

CB 24S, CB 26, CB 26A

GESTRA, Германия
