Межфланцевые лепестковые обратные клапаны WB

Область применения

Тип
WB 26	Для жидкостей, газов, паров.
WB 26 A	Для агрессивных сред.
WB 24 S	Для морской воды.

Установка в горизонтальных и вертикальных трубопроводах с направлением потока снизу-вверх.

Материалы

Тип		Стандарт ASTM	Эквивалент EN 1)
WB 26	Корпус и лепесток	AISI 420	1.4034
WB 26	Корпус и лепесток	Оцинкованная	Оцинкованная
WB 26 A	Корпус	AISI 316	1.4401
WB 26 A	Лепесток	A 351 CF 8M	1.4408
WB 24 S	Корпус и лепесток	Алюминиевая бронза	Алюминиевая бронза
O-кольц		NBR стандартно

1) Физические и химические свойства соответствуют стандарту ASTM.

Характеристики по давлению/температуре

Номинальное давление	PN	16
Исполнение с O-кольцами 2)		NBR
Макс. рабочее давление	[бар]	16
Соответствующая температура	[°С]	110
Мин. температура 3)	[°С]	–10

2) O-кольца стандартно из NBR. 3) Минимальная температура при номинальном давлении.

WB Исполнения

Тип	Седло					Пружины
Тип	металл- металл	NBR (от -30 до 110 °С) 4)	EPDM (от -40 до 150 °С) 4)	FPM (от -25 до 200 °С) 4)	PTFE (от -25 до 200 °С) 4)	Без пружины	Спец. пружина
WB 24 S	O	X	Испол. CB 26	O	–	X	–
WB 26	O	X	Испол. CB 26	O	Испол. CB 26	X	–
WB 26 А	O	X	Испол. CB 26 A	O	Испол. CB 26 A	X	–

4) Обращайте внимание на характеристики по давлению/температуре.
X : стандарт. O : опция. - : не поставляется.

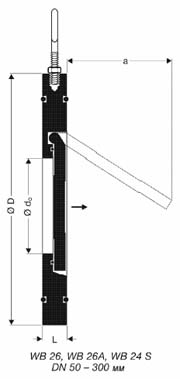

Размеры и веса

Номинальный размер		Размеры [мм]				Вес
[мм]	[дюйм]	L	D	a	do	[кг]
50	2	14	109	35	32	0.95
65	2 ½	14	129	48	40	1.2
80	3	14	144	60	54	1.6
100	4	18	164	78	70	2.5
125	5	18	195	98	92	3.5
150	6	20	220	116.5	112	4.7
200	8	22	275	160	154	7.6
250	10	26	330	200	200	13.2
300	12	32	380	235	240	20.5

5) Указанный вес относится к WB26 и WB26A. Вес WB24S примерно на 5% меньше.

Давления открытия

Если клапан установлен в горизонтальном трубопроводе, то давление открытия равняется нулю.

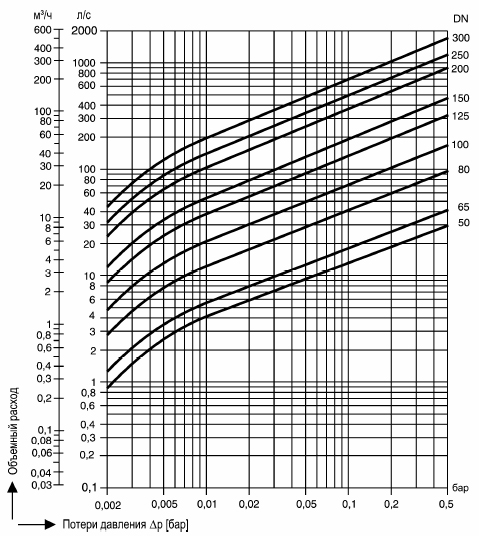

Графики потерь давления

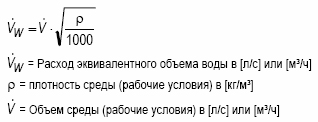

Кривые на графике действительны для воды при температуре 20градС. Чтобы получить величи-ну потери давления на клапане для других сред, необходимо рассчитывать расход эквива-лентного объема воды и подставить его в график.
Указанные на графике значения применимы к клапанам с горизонтальным потоком среды. При вертикальной установке незначительные отклонения от значений на графике наблюда-ются только в области частичного открытия.

GESTRA, Германия
