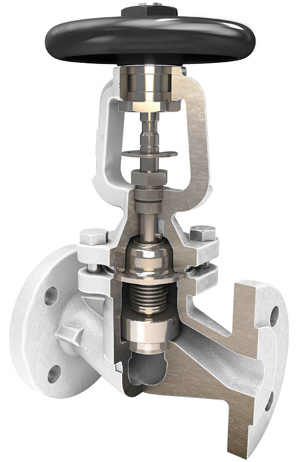

Прямоточный запорный клапан с сильфонным уплотнением и фланцами по EN 1092-2. Клапан предназначен для запирания и дросселирования таких сред, как нейтральные газы, пары и жидкости во всех отраслях промышленности.
Запорный клапан GAV 54F особенно подходит для пара, водяного конденсата, масла и воздуха.
- Дроссельная пробка, стандартная для типоразмеров от 15 до 100.
- Не требует обслуживания.
- Сильфонное уплотнение из нержавеющей стали.
- Защитный сальник.
- Устройство блокировки маховика.
- Неподнимающийся маховик.
- Блокировка вращения штока и показывающего устройства.
- Наружная резьба штока.
- Шток с накатанной резьбой.
- Остановка подъемника.
Функции
Прямоточный запорный клапан с сильфонным уплотнением и фланцами по EN 1092-2, корпус из серого чугуна марки JL1040, пробка с выступом из хромистой стали марки 1.4021, седло из нержавеющей стали. Цельный шток с наружной накатанной резьбой.
Запорный клапан оснащен сильфонным уплотнением из нержавеющей стали и предохранительным сальником из чистого графита. Прокладка крышки изготовлена из чистого графита со вставкой из нержавеющей стали. Запорные клапаны от Ду 15 до Ду 100 оснащены дроссельной заглушкой в стандартной комплектации, от DN 125 с плоской заглушкой.
| РАЗМЕРЫ [ММ] ДЛЯ ИСПОЛНЕНИЯ С ФЛАНЦАМИ PN 16-40 | |||||||||||||||
| PN 16-40 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Длина | L₁ | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 860 |
| GAV 54F | H₁ | 175 | 178 | 184 | 205 | 210 | 235 | 246 | 282 | 304 | 390 | 408 | 570 | 606 | 660 |
| GAV 24F | H₁ | 211 | 214 | 220 | 238 | 243 | 266 | 290 | 324 | 348 | 460 | 479 | 570 | 606 | 660 |
| GAV 25F | H₁ | 211 | 214 | 220 | 238 | 243 | 266 | 290 | 324 | 348 | 460 | 479 | 570 | 606 | 660 |
| GAV 36F | H₁ | 140 | 165 | 165 | 190 | 200 | 220 | 270 | 305 | 345 | 395 | 430 | 500 | 705 | 785 |
| GAV 46AF | H₁ | 191 | 191 | 197 | 200 | 218 | 230 | 250 | 270 | 340 | 360 | 390 | 450 | - | - |
| ВЕС [КГ] ДЛЯ ИСПОЛНЕНИЯ С ФЛАНЦАМИ PN 16-40 | ||||||||||||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| GAV 54F | 3.1 | 4 | 4.7 | 7.3 | 7.7 | 10.2 | 17 | 22 | 32 | 54 | 70.5 | 130 | 230 | 328 |
| GAV 24F | 3.1 | 4.1 | 4.7 | 8.1 | 8.5 | 11 | 17 | 21 | 31 | 51 | 68.5 | 139 | 239 | 343 |
| GAV 25F | 3.1 | 4.1 | 4.7 | 8.2 | 8.5 | 11 | 17 | 28.9 | 40 | 65 | 89 | - | - | - |
| GAV 36F | 3.8 | 4.6 | 5.2 | 9.4 | 10.6 | 10.2 | 22 | 33 | 46 | 67 | 98 | 175 | 300 | 430 |
| GAV 46AF | 4 | 4.7 | 6.3 | 7.9 | 10 | 14 | 24 | 28 | 42 | 62 | 102 | 166 | - | - |
| МАТЕРИАЛЫ / ДАВЛЕНИЕ / ТЕМПЕРАТУРА | ||||||
| Тип | PN | DN | Материал | Макс. раб. давл./темп. МРД/МРТ | Документация | |
| GAV 54F | 16 | 15-300 | GJL-250 | 16 бар / 20 °С | 9.6 бар / 300 °С | |
| GAV 24F | 16 | 15-300 | GJS-400-18-LT | 16 бар / 20 °С | 11.2 бар / 350 °С |
Инструкция ENG |
| GAV 25F | 25 | 15-150 | GJS-400-18-LT | 25 бар / 20 °С | 17.5 бар / 350 °С | Техническое описание ENG Инструкция ENG |
| GAV 36F DN250/300 | 40 | 15-40 | P250GH | 40 бар / 20 °С | 13.0 бар / 450 °С |
Инструкция ENG |
| GAV 36F | 40 | 50-300 | GP240GH+N | 40 бар / 20 °С | 13.1 бар / 450 °С | |
| GAV 45AF | 40 | 15-200 | 1.4408 | 40 бар / 20 °С | 27.4 бар / 400 °С | Техническое описание ENG Инструкция ENG |
По вопросам технического подбора запорных вентилей марки Gestra просим Вас обращаться в офис компании АО «ИРИМЭКС»: по телефону (495) 783-60-73 (многокан.), факсу (495) 783-60-74 (многокан.) или электронной почте info@irimex.ru
