Исполнительные механизмы «Joline»

Конструкция и работа
На исполнительном механизме используется простой шарнирный механизм для изменения прямолинейного движения на вращательное.
При помощи шарнирного механизма достигаются следующие преимущества:

мало изнашивающихся частей
шарниры имеют большую опорную площадь (большой срок службы)
функционирует с высокой точностью, без люфта

Конструкция исполнительного механизма обеспечивает легкость монтажа, так как его можно поворачивать с шагом 90° и к вентилю можно подключить любой из концов оси.
При необходимости вентиль можно закрыть вручную ключом на свободном конце оси.
Проходящая насквозь ось обеспечивает возможность использования двух вентилей на одном исполнительном механизме.На исполнительном механизме хорошо видна стрелка, показывающая положение.

Техническая характеристика
Максимальное рабочее давление: 1 МПа (10 бар)
Рабочая температура:
Стандартная конструкция -10...+70° C
Специальная конструкция -60...+150° C
Уголь поворота: 90°
Рабочая среда: Воздух, нейтральный газ или жидкость
Пружинный возврат: Витая пружина
Смазывание: Не обязательно. Исполнительный механизм имеет подшипники и уплотнения, не требующие смазывания.

Спецификация материалов
Стандартная конструкция
Корпус и торец: алюминиевое литье
Поршень: Алюминиевый сплав
Труба цилиндрической формы: Анодированная высокоточная алюминиевая труба из твердого сплава
Подшипники: Сухой подшипник с тефлоновым покрытием
Уплотнение поршня: комбинация тефлон/уплотнительное кольцо, обеспечивающая малое трение при сдвигании с места.
Подвижные кольца: Тефлоновый сплав
Шарнирные цапфы: Закаленная и отшлифованная специальная сталь
Уплотнительные кольца: Нитрильный каучук (в стандартных конструкциях)

Специальные конструкции
Труба цилиндрической формы, установочные винты с плоским концом и шлицем под отвертку и оси – из кислотоупорной стали (например, при использовании в воде).
Рабочий угол может поворачиваться на 90°
-30...+2° C.
Уплотнения: Холодостойкие и жаростойкие
Фитинги:

Магнитный вентиль
Блок с концевым выключателем
(механические, индуктивные бесконтактные выключатели, выключатели взрывозащищенного исполнения и выключатели НАМУР)
Дроссельный обратный кран для регулирования скорости движения
Пневматический и электропневматический позиционер

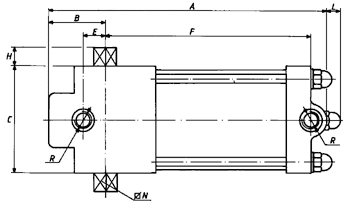

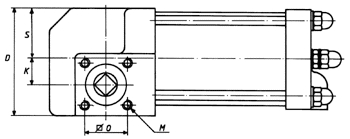

Joline 3 kaavio1.gif

Одинарного действия
Тип	Крутящий момент /5 бар	A	B	C	D	E	F	H	K	O	N	R	M	S	Вес (кг)
T-50-1	8	252	34	60	65	20	215	10	15	25	9,5	1/4	M6	31	1,6
T-63-1	15	293	41	75	22	16	245	10	18	25	9,5	1/4	M6	37,5	3,0
T-80-1	30	345	50	95	95	20	271	12	22	35	12	1/4	M6	47	5,0
T-100-1	55	435	65	114	114	26	350	14	30	35	14,3	1/4	M8	57	9,2
T-125-1	120	520	76	140	147	30	392	22	37	65	22	1/4	M10	68	18
T-160-1	260	750	107	178	191	40	612	24	50	80	30	3/8	M12	87	35
Двойного действия
T-50-2	20	170	34	60	65	20	120	10	15	25	9,5	1/4	M6	31	0,6
T-63-2	35	184	41	75	75	16	133	10	18	25	9,5	1/4	M6	37,5	1,6
T-80-2	75	228	50	95	95	20	186	12	22	35	12	1/4	M6	47	2,9
T-100-2	150	280	65	114	114	26	204	14	30	35	14,3	1/4	M8	57	5,0
T-125-2	300	375	76	140	147	30	245	22	37	65	22	1/4	M10	68	11
T-160-2	650	480	107	178	191	40	312	24	50	80	30	3/8	M12	87	20
