Дыхательные клапаны Lupi

Предохранительные клапаны давления и вакуума (также известные как дыхательные клапаны) разработаны в соответствии со стандартами ISO 28300 и API 2000 для установки на резервуарах хранения низкого давления, чтобы обеспечить безопасное наполнение и опорожнение, а также компенсировать любое расширение или сжатие паров выше уровня жидкости из-за к изменениям температуры окружающей среды.
Наш технический отдел готов выполнить расчет размеров клапанов в соответствии с международными стандартами, такими как «API 2000» и «ISO 28300».
Наши клапаны разработаны даже в соответствии со следующими европейскими стандартами, связанными с директивой «Atex»:
o EN1127-1: Взрывоопасные среды – Предотвращение взрыва и методология
o ISO 80079-36 и 80079-37: Неэлектрическое оборудование для взрывоопасных сред.

Для облегчения контроля и технического обслуживания все наши предохранительные клапаны давления и вакуума спроектированы таким образом, чтобы сторона нагнетания и сторона вакуума хорошо отличались друг от друга.
Все клапаны подвергаются строгой герметизации и установленному давлению, кроме того, мы хотели бы отметить тот факт, что все характеристики пропускной способности являются реальными, поскольку наша собственная установка для испытаний пропускной способности позволяет клапанам размером от 2 до 12 дюймов быть испытанным в диапазоне от +/- 22 до +/- 700 мм водяного столба.
Все клапаны оснащены диафрагмами из тефлона fep+ptfe, другие материалы также доступны по запросу.
Все клапаны могут быть снабжены бесконтактными датчиками для подключения к диспетчерской для обнаружения открытия клапана.

Доступны пять диапазонов.
Литой алюминий доступен в следующем исполнении «SWV»: доступен в размерах от 2 дюймов до 12 дюймов предназначен для установок, где нет высококоррозионной технологической жидкости. В этом исполнении корпус и крышки изготовлены из литого алюминия, а седла и трим - из нержавеющей стали во избежание того, что оксид на поверхности седла может нарушить герметичность клапана.
Данное исполнение покрыто эпоксидной краской.

Стальной литой доступен в двух исполнениях:
-EWW с корпусом из литой углеродистой стали A216WCB. Это исполнение покрыто полиуретановой краской для деталей из углеродистой стали.
-WWW с корпусом CF8M (AISI316). Для этого исполнения предусмотрена пескоструйная обработка SA 2 ½ .
Оба исполнения имеют сиденья и отделку из нержавеющей стали AISI316.
Этот тип клапана доступен в размерах 2”, 3” и 4” и обычно доставляется в короткие сроки.

Серия 400: корпуса изготовлены из нержавеющей стали 316L и доступны по запросу из широкого спектра экзотических сплавов (сплавы никеля и т. д.). Доступны размеры от 2 до 12 дюймов и предназначены для нефтехимических и химических предприятий, а также там, где присутствуют коррозионно-активные технологические жидкости. Благодаря модульному принципу конструкции их можно оснастить паровой рубашкой.
Для этого исполнения предусмотрена пескоструйная обработка SA 2 ½ .

Серия 700 : изготовленные из нержавеющей стали корпуса 316L, доступные в размерах 2”, 3”, 4”, имеют модульную конструкцию, так как каждая сторона соединена между собой соединениями с тройным зажимом. Они поставляются с электрополировкой до блеска. Его конструкция предусматривает функцию самодренирования для нужд химической и фармацевтической промышленности.

Подпружиненные клапаны
Клапаны всех типов, упомянутые выше, нагружаются весом, однако, чтобы увеличить диапазон настройки от 100 до 490 мбар изб., мы предлагаем для клапанов серий 400 и 754 особую систему нагружения пружины, называемую нами «дуговой пружиной», которая обеспечивает почти линейную соотношение нагрузка-деформация очень похоже на систему с весовой нагрузкой. Таким образом, клапаны, нагруженные «дужными пружинами», работают с постоянным подъемом диска (поддона), что позволяет получить высокую пропускную способность.
Диаграммы пропускной способности для клапанов с дуговой пружиной получены в результате испытаний, проведенных Миланским политехническим университетом.

Полипропиленовая серия: сборные полипропиленовые корпуса, напоминающие дизайн серии 400, доступные в размерах 2", 3", 4", предназначены для химической промышленности, где обрабатываются агрессивные технологические жидкости, такие как соляная кислота и т. д.
Это исполнение поставляется с натуральной отделкой.

Литые алюминиевые дыхательные клапаны

СЕРИЯ литой алюминий Предлагаемые диаметры от 2" до 12" предназначены для нефтяной промышленности и других областей, где обычно нет высококоррозионных жидкостей. Он имеет литой алюминиевый корпус и внутреннюю часть из нержавеющей стали , что устраняет проблему окисления на седлах и, таким образом, обеспечивает хорошее уплотнение даже после длительного срока службы. Поверхности всех алюминиевых деталей защищены эпоксидной краской.

Расплавленный дыхательный клапан из стали

СЕРИЯ расплавленной стали диаметром 2", 3" и 4" в двух версиях: EWW с корпусом из углеродистой стали ASTMA216 WCB и нержавеющей стали 316. Для этой конструкции предусмотрена защита полиуретановой краской деталей из углеродистой стали. WWW с корпусом из нержавеющей стали CF8M (AISI316) и нержавеющей стали 316. Натуральная отделка поверхности. Обе версии имеют внутреннюю часть из нержавеющей стали AISI316. Эти реализации позволяют сократить сроки поставки по сравнению с моделями со сварным корпусом, показанными ниже.

Дыхательный клапан Нержавеющая сталь

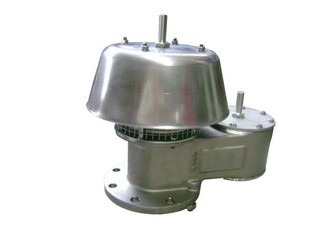

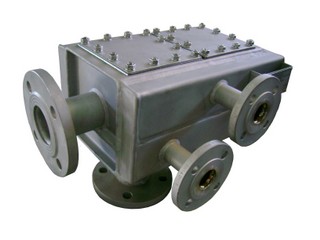

СЕРИЯ 400 ВВ Из нержавеющей стали AISI316L со сварным корпусом. Для использования с агрессивными жидкостями, обычно присутствующими в нефтехимической, химической и фармацевтической промышленности. Они также показаны в некоторых применениях в пищевой промышленности. Благодаря концепции модульной конструкции все клапаны этой серии могут быть оснащены нагревательной рубашкой (паровой рубашкой). Для этого исполнения ожидается чистота поверхности SA 2 ½ пескоструйная обработка.
СЕРИЯ 400 WW BS Нержавеющая сталь AISI 316L со сварным корпусом и системой калибровки пружины. Для использования с агрессивными жидкостями, обычно присутствующими в нефтехимической, химической и фармацевтической промышленности. Они также показаны в некоторых применениях в пищевой промышленности. Для этого исполнения ожидается чистота поверхности SA 2 ½ пескоструйная обработка.

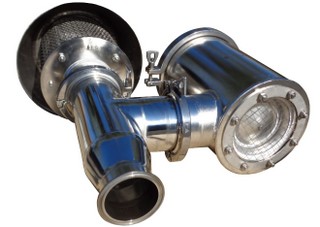

СЕРИЯ 700 диаметром 2", 3" и 4": Из нержавеющей стали AISI316L, модульный, с компонентами с тройным зажимом. Имеют поверхностную электрополирующую обработку. При планировании хорошо учитывалась пропускная способность внутреннего дренажа для использования в химической и фармацевтической промышленности.

Дыхательные клапаны из полипропилена

СЕРИИ из полипропилена: Производные от той же конструкции серии 400, доступные в диаметрах 2 ", 3", 4 ", предназначены для установки на высококоррозионные жидкости, такие как соляная кислота. Естественная отделка поверхности.
