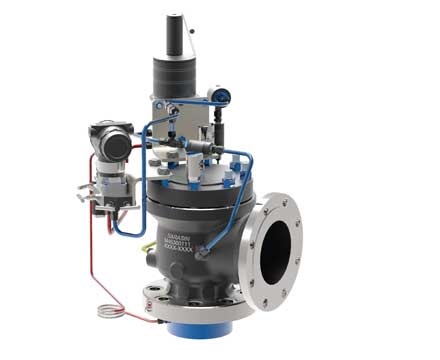

Sarasin-RSBD 76

Sarasin-RSBD серии 76 (ПОЛНАЯ ФОРСУНКА) была разработана для клиентов, которые хотят защитить сосуд от избыточного давления в криогенных условиях или обеспечить химическую защиту тела, соблюдая самые высокие требования к герметичности.
Конструкция Sarasin-RSBD 76 основана на конструкции подпружиненного корпуса API STD 526 (СЕРИЯ P), включая ограниченное допустимое значение противодавления. Таким образом, межосевые размеры и номинальные параметры на входе / выходе соответствуют API STD 526 для подпружиненных клапанов.

В стандарте API STD 520, часть I, выбор типа форсунки доступен только для PRV с пружинной нагрузкой, но не для PRV с пилотным управлением, которые имеют полу-форсунку в качестве стандартной конструкции.

Серия Sarasin-RSBD 76 - это разработанная по индивидуальному заказу конструкция, которая была индустриализирована и предлагает свое собственное преимущество в уникальном предохранительном клапане с пилотным управлением с ПОЛНЫМ соплом:

• Версия FULL NOZZLE лучше выдерживает криогенные условия, обеспечивает химическую защиту тела.
• В случае модернизации процесса (более высокое противодавление / более высокое рабочее давление) заказчик может просто перейти от версии с пружинной нагрузкой к версии с пилотным управлением, сохраняя то же расстояние от центра к поверхности.
• Версия ПОЛНАЯ ФОРСУНКА представляет собой интегрированные смачиваемые компоненты, которые можно снимать для обслуживания и замены.

Ключевые особенности / преимущества:

• Широкий спектр конструкций корпусов и пилотных устройств для различных технологических процессов.
• Герметичные выталкивающие и регулирующие пилоты.
• Предотвращение гидроудара и вибрации сиденья.
• Максимальная герметичность седла.
• Уменьшенный перепад между рабочим давлением системы и уставкой клапана.
• Емкость проверена Национальным советом США и имеет отметку с кодом ASME UV.
• Варианты исполнений с полным и полу соплом.
• Соответствует API Std 526.
• Блочная кованая конструкция корпуса доступна для высоких давлений и тяжелых условий эксплуатации.
• Пригодность для NACE MR-01-75 / ISO 15156 и криогенных приложений.

Приложения:

• нефтяной газ; Upstream (E&P), Midstream (LNG) и Downstream (переработка);
• нефтегазопроводы и компрессорные станции;
• химическая и нефтехимическая промышленность4
• обычная силовая установка.

Стандарты дизайна: ASME BPVC Раздел VIII, API STD 520/526 (подпружиненные столы) / 527, ISO 4126, Директива 2014/68 / UE, ATEX 94/9 / EC, EAC TR CU 10/12/32, SELO TS, Морские стандарты.

Рейтинги дизайна:

• ASME / API класс от 150 до 2500;
• API Class 5K и 10K (индивидуально).

Диапазон размеров / размеры: от 25 мм (1 ″) до 300 мм (12 ″).

Диапазон давления: до 431 бар изб. (6251 фунт / кв. Дюйм) со стандартным классом ASME.

Диапазон температур: достижение криогенных уровней от -196 ° C (-320 ° F) до + 327 ° C (+ 620 ° F).

Вместимость: индивидуально рассчитывается и выбирается для каждого технологического приложения.

Герметичность седла: 95%.

Материалы: углеродистая сталь, аустенитные и мартенситные нержавеющие стали, Duplex & Super-duplex Alloys, Alloy 254 (6Mo), Alloy 400, Alloys B & C, Alloy 625 & 825.

По вопросам подбора клапанов Sarasin просим Вас обращаться в офис компании АО «ИРИМЭКС»:  по телефону (495) 783-60-73 (многокан.), факсу (495) 783-60-74 (многокан.) или электронной почте info@irimex.ru
