Шиберные задвижки

Более 40 лет назад компания Schubert & Salzer Control Systems применила новый подход к регулирующим клапанам. Они разработали регулирующий клапан с задвижкой: удобный, легкий и высокоточный клапан. Он работает по принципу, который уже волновал Леонардо да Винчи. Даже сегодня он удовлетворяет самым высоким требованиям, предъявляемым к регулирующему клапану.

Принцип конструкции задвижек задвижек

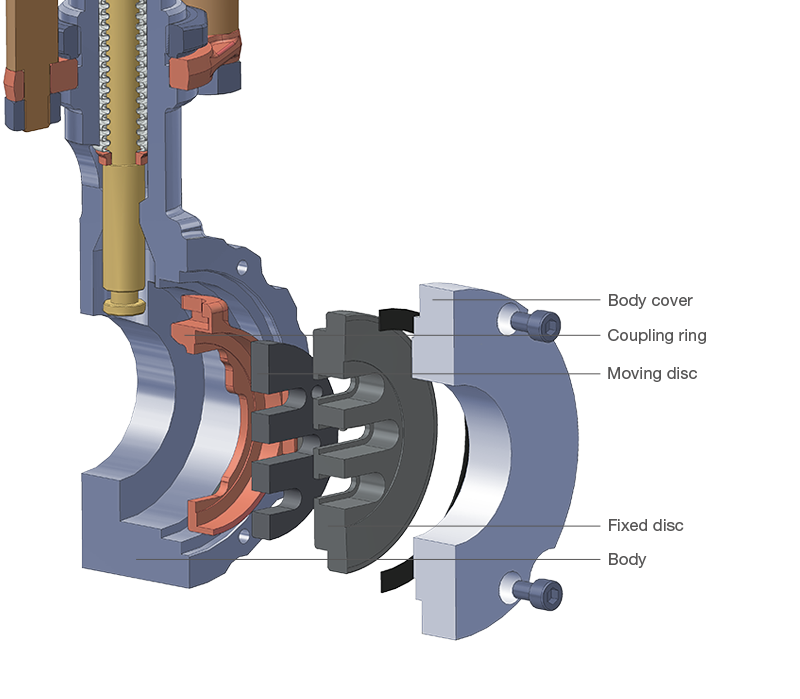

Шиберные задвижки характеризуются специальным дроссельным устройством в функциональном блоке, который состоит всего лишь из двух шлицевых дисков, которые скользят друг по другу и уплотняются друг относительно друга. Один уплотнительный диск, установленный в корпусе перпендикулярно направлению потока, имеет заранее определенное количество поперечных пазов. Второй диск, устойчивый к крутящему моменту и имеющий такое же расположение пазов, перемещается перпендикулярно другому, тем самым изменяя поперечное сечение потока. Приложенный перепад давления прижимает подвижный диск к неподвижному диску.

Преимущества шиберных задвижек

• Низкое усилие срабатывания, компактная конструкция, малый вес
• Длительный срок службы, минимальный износ, низкие эксплуатационные расходы
• Точное управление с высокой динамикой
• Высокая производительность цикла при очень коротком времени цикла
• Высокие значения KVS, легко заменяемые
• Низкий уровень шума и отсутствие чувствительности к кавитации
• Высокая степень герметичности, низкая утечка благодаря принципу действия
• Простой дизайн, простота установки и обслуживания
• Сниженное потребление энергии и низкие потери в изоляции
