Отводы

Отвод крутоизогнутый



Технические характеристики крутоизогнутых отводов:

Крутоизогнутыми называют отводы, которые имеют большой радиус гиба (менее 2Ду) и изготавливаются с углами 45˚С, 60˚, 90˚, 180˚.
Крутоизогнутые отводы по методу изготовления делятся на:

• протяжные бесшовные;
• штампованные бесшовные;
• штампосварные;
• точёные из поковок или объемных штамповок.

Крутоизогнутые отводы могут изготавливаться и по чертежам заказчика, с применением различных марок сталей.

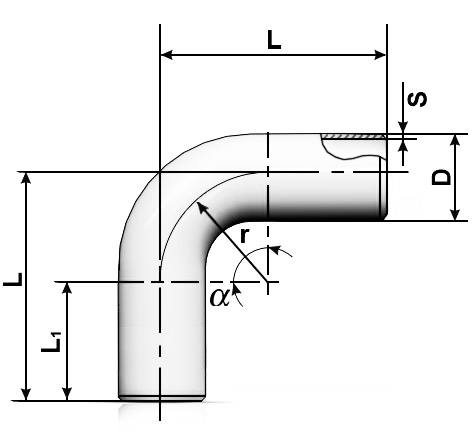

Отвод гнутый



Технические характеристики гнутых отводов:

Отводы гнутые изготавливаются 2-мя способами:

• холодное гнутьё ГО;
• горячее гнутьё ОГ.

Отводы гнутые изготавливаются из различных марок сталей и по чертежам заказчика. По требованию Заказчика на ОГ возможно нанесение антикоррозийного покрытия, как внутреннего, так и наружного.

Отводы гнутые изготавливаются с прямыми участками согласно ТУ, напрмер: ТУ 102-488-95 исполнение 1 L=650 мм, Li=16000мм, исполнение 2 L=Li=650 мм, исполнение 3 L=1600 мм, Li=3000мм, исполнение 4 L=650 мм, Li=1600 мм. Также отводы гнутые могут изготавливаться и с нестандартными прямыми участками по согласованию с Заказчиком. ОГ изготавливаются по ОСТам (для ТЭЦ и АЭС) из различных марок сталей, согласно ОСТ.
Отводы гнутые (ОГ) устанавливаются на любых трубопроводах, но их особенностью является значительно больший вес конструкции, поэтому их использование рекомендуется при отсутствии возможности использования крутоизогнутых отводов или если необходим радиус гиба больший, чем у крутоизогнутых отводов.горячее гнутьё ОГ.



АО «ИРИМЭКС» осуществляет поставки гнутых отводов, соответствующих нормативным стандартам:

ГОСТ 22793-89;
ГОСТ 24950-81
ОСТ 24.125.03-89;
ОСТ 24.125.04-89;
ОСТ 24.125.32-89;
ОСТ 34.10.510-90;
ОСТ 34-42-661-84;
ОСТ 34-42-662-84;
ОСТ 34-42-420-78;
ОСТ 36-42-81;
ТУ 51-515-91;
ТУ 102-488-95;
ТС-584.000 Серия 5.903-13 вып.1;
СТО ЦКТИ 321.01-2009;
СТО ЦКТИ 321.02-2009;
СТО 79814898 113-2009.
