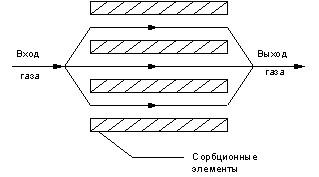

Отличие контактного фильтра (ФК) от рамного (РИФ) заключается в том, что поглощение токсичных компонентов происходит в результате движения газа в плос-копараллельных каналах, образованных сепарационными элементами, и диффузии поглощаемых компонентов к активной поверхности элемента.
Технические характеристики
| ФК-0,5 | ФК-5 | ФК-10 | ФК-20 | |
| Производительность, м3/час | 500 | 5 000 | 10 000 | 20 000 |
| Аэродинамическое сопротивление, не более, Па: |
50 |
80 |
100 |
100 |
| Габаритные размеры, мм, не более | ||||
| длина | 1400 | 1400 | 1400 | 1400 |
| ширина | 500 | 1175 | 1485 | 2200 |
| высота | 950 | 1800 | 1800 | 1800 |
| Объем бака для регенерационного раствора, м3, не менее | 0,1 |
0,4 |
0,6 |
2 |
| Поверхность контакта, м2, не менее | 40 | 80 | 150 | 300 |
| Линейная скорость фильтрации, м/сек | 2 | 2 | 2 | 2 |
| Масса сухого фильтра в сборе, не более, кг |
100 |
470 |
600 |
850 |
| Массовая концентрация улавливаемых веществ, мг/м3, в пределах | 20 – 500 |
20 – 500 |
20 – 500 |
20 – 500 |
| Температура очищаемого газа, оС | +1…+50 | +1…+50 | +1…+50 | +1…+50 |
| Влажность очищаемого воздуха, % | 40 – 100 | 40 – 100 | 40 – 100 | 40 – 100 |
| Концентрация водонерастворимой пыли в очищаемом воздухе, мг/м3, не более |
5 |
5 |
5 |
5 |

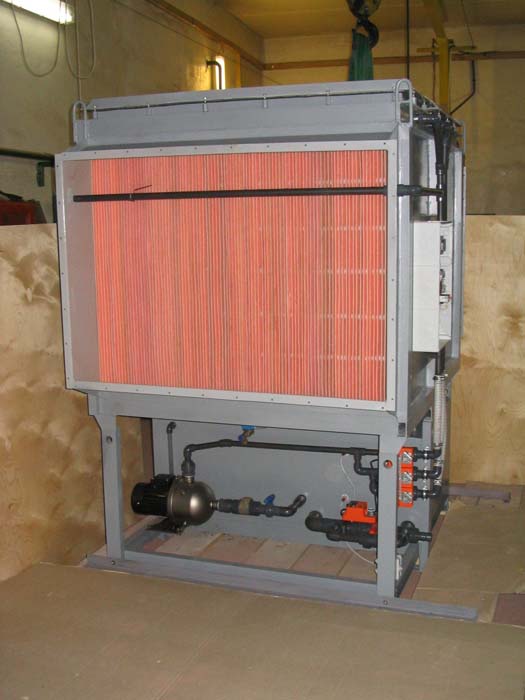

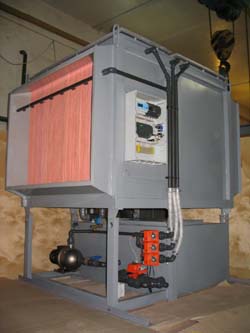

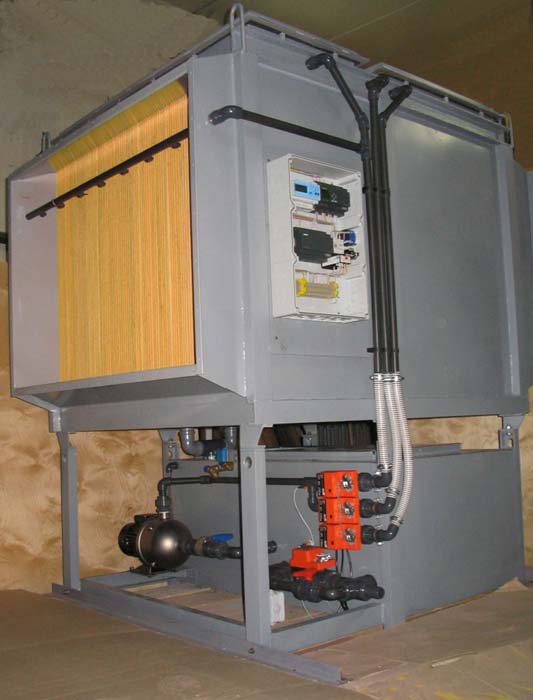

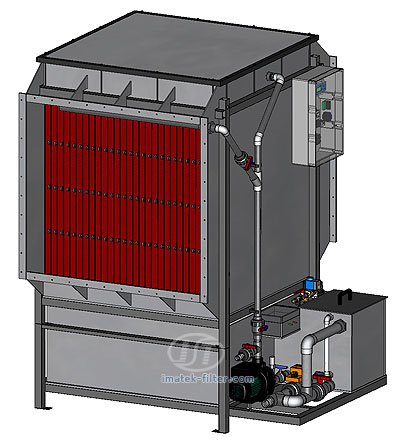

Фильтры контакторные (ФК)
 Фильтры контакторные (ФК) |
Фильтры контакторные (ФК) предназначены для очистки воздуха от аммиака, сернистого газа, хлористого водорода, фтористого водорода и других газов и паров.
Фильтры ФК характеризуются:
- высокой эффективностью очистки (90-98%);
- полной автоматизацией процесса очистки;
- минимальным уровнем энергозатрат (в 20 раз ниже чем при очистке скрубберами);
- надежностью в эксплуатации и простотой в обслуживании;
- эффективность очистки практически не зависит от колебаний концентрации загрязняющего компонента и скорости воздушного потока;
- возможностью очистки нагретого воздуха (до 600С);
- малой чувствительностью к запыленности воздуха;
- низким аэродинамическим сопротивлением (50 – 100 Па);
- возможностью очистки воздуха с низким и высоким влагосодержанием 10-100 отн.%).
Очистка воздуха осуществляется за счет диффузионного перемещения молекул загрязняющих газов и паров к поверхности пластин блока контактора и их последующего химического связывания функциональными группами ионообменного фильтроматериала МИОН®.
Технические характеристики фильтров ФК.
|
|
ФК-5 |
ФК-10 |
ФК-20 |
ФК-30 |
|
Производительность, м3/час |
5 000 |
10 000 |
20 000 |
30 000 |
|
Поверхность контакта, м2 |
88 |
176 |
350 |
460 |
|
Аэродинамическое сопротивление, не более, Па: |
100 |
100 |
100 |
100 |
|
Период между регенерациями, мин |
20 |
20 |
20 |
20 |
|
Продолжительность регенерации , мин |
1 |
1 |
1 |
1 |
|
Линейная скорость фильтрации, м/сек |
3 |
3 |
3 |
3 |
|
А, мм |
1266 |
1266 |
1270 |
1510 |
|
В, мм |
1858 |
1880 |
1942 |
2130 |
|
С, мм |
1000 |
1500 |
2500 |
3080 |
|
D, мм |
1025 |
1020 |
1025 |
1510 |
|
E, мм |
730 |
1230 |
2250 |
3080 |
|
F, мм |
1338 |
1370 |
1417 |
1460 |
|
G, мм |
648 |
640 |
653 |
667 |
|
H, мм |
1266 |
1233 |
1300 |
1382 |
|
JxK, мм |
550х940 |
1050x940 |
2050 х940 |
3000х885 |
|
Масса сухого фильтра в сборе, не более, кг |
470 |
600 |
850 |
1300 |
|
Объем бака, м3 |
0,2 |
0,5 |
0,84 |
2,3 |
