Клапан обратный двухстворчатый мод. Khlop CV-02/W 16 бар (25 бар)
- Корпус – чугун
- Уплотнение – EPDM
- Соединение – межфланцевое
- Применение – вода
- Pmax = 16 бар (25 бар)
- Тмакс.=115°С (200 °С)
- Ду 50 - 300 (2"-12")
- Корпус - чугун (нерж.сталь 316)
- Створка(и )- хромированный чугун (нерж.сталь 316)
- Уплотнение EPDM (Витон)
|
 |
Клапан обратный, створчатый мод. CV-03/T
- Условный диаметр Ду15-50
- Pmax бар.16
- Tmax80ºС
- Тип -створчатый
- Тип монтажа- муфтовый
- Корпус -латунь
- Створка(и) - латунь
- Уплотнение металл/металл, EPDM
|
 |
Клапан обратный, створчатый мод.CV-05/F
- Условный диаметр -Ду50-300
- Pmax бар.-16 бар.
- Tmax-100ºС
- Тип - створчатый
- Тип монтажа - фланцевый
- Корпус - чугун GG25
- Створка(и) - чугун GG25
- Уплотнение - EPDM
|
 |
Клапан обратный, шаровой мод. Khlop CV-04/W
- Условный диаметр - Ду50-300
- Pmax бар.-16 бар.
- Tmax: -10ºС +120ºС
- Тип шаровой
- Тип монтажа - фланцевый
- Корпус - ковкий чугун
- Створка(и) - алюминиевый шар
- Уплотнение - EPDM
|
Клапан обратный, двухстворчатый мод. Khlop CV-02/W
ПРИМЕНЕНИЕ
Обычное применение (водо- и теплоснабжение, пожаротушение, кондиционирование, вентиляция): горячая и холодная вода.
Промышленное применение (нефтехимическая, фармацевтическая, целлюлозно-бумажная, пищевая, металлургическая, цементная промышленности, а также водоканалы): горячая и холодная вода.
СЕРТИФИКАЦИЯ
Сертифицировано в России.
Сертификат соответствия:
№ РОСС US.АЯ77. В03612 (срок действия — до 12.04.2008).
Сертификат пожарной безопасности:
ССПБ.US.ОП014. А.01019 (срок действия — до 29.06.2010).
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Конструкция: двустворчатый, с резиновым уплотнением.
Покрытие: корпус — эпоксидное покрытие красного цвета (гарантия — 5 лет), створки — хромированный ковкий чугун.
Соединение: межфланцевое, Ду 40-300 — PN16, Ду 350-1200 — PN10. PN25, PN40 — под заказ. Стандарты — NFE 29203, BS 450, DIN 3202, ANSI B16.1-5.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Максимальное рабочее давление — 16 бар (25 бар, 40 бар — под заказ).
Рабочая температура — -15°С — +130°С (для прокладки из Heat EPDM), тестовая температура — -30°С — +150°С.
Установка: вертикальная или горизонтальная (если поток не направлен вниз).
ИСПЫТАНИЯ
Клапана проходят испытания на прочность и герметичность. Процедуры испытаний соответствуют нормам NFE 29311, DIN 3230, ISO 5208.
ГАРАНТИЯ
Поставщик гарантирует отсутствие дефектов в материалах и технологии изготовления оборудования в течение одного года со дня отгрузки оборудования (гарантийного периода).
|
|

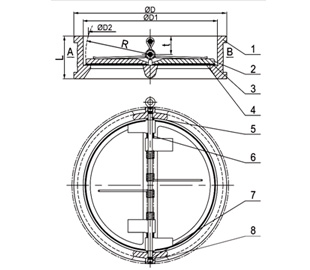

Таблица 1. Спецификация материалов
| № |
Деталь |
Материал |
шт. |
| 1 |
Корпус |
Чугун |
1 |
| 2 |
Створки |
Хром. ковкий чугун |
2 |
| 3 |
Уплотнение |
Heat EPDM |
2 |
| 4 |
Пружина |
Нержавеющая сталь |
1 |
| 5 |
Шток |
Нержавеющая сталь |
1 |
| 6 |
Опора |
Тефлон |
2 |
| 7 |
Уплотнение штока |
NBR |
2 |
| 8 |
Винт |
Углеродистая сталь |
2 |
Таблица 2. Габаритные размеры клапана, мм
| DN |
ØD |
ØD1 |
ØD2 |
L |
R |
t |
Вес, кг |
| мм |
дюймы |
| 50 |
2 |
107 |
65 |
43,3 |
43 |
28,8 |
19 |
1,5 |
| 65 |
2½ |
127 |
80 |
60,2 |
46 |
36,1 |
20 |
2,4 |
| 80 |
3 |
141 |
94 |
66,4 |
64 |
43,4 |
28 |
3,8 |
| 100 |
4 |
161 |
117 |
90,8 |
64 |
52,8 |
27 |
5 |
| 125 |
5 |
191 |
145 |
116,9 |
70 |
65,7 |
30 |
6,8 |
| 150 |
6 |
216 |
170 |
144,6 |
76 |
78,6 |
31 |
8 |
| 200 |
8 |
271 |
224 |
198,2 |
89 |
104,4 |
33 |
15 |
| 250 |
10 |
327 |
265 |
233,7 |
114 |
127 |
50 |
24 |
| 300 |
12 |
382 |
310 |
283,9 |
114 |
148,3 |
43 |
34 |
|
|
Клапан обратный, створчатый мод. CV-03/T
ПРИМЕНЕНИЕ:
. Системы отопления и водоснабжения
. Макс. рабочая температура T: 90°C
. Макс. рабочее давление P: 16 атм.
|

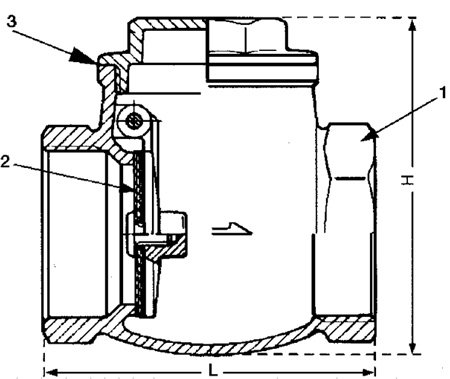

МАТЕРИАЛЫ КОНСТРУКЦИИ:
|
|
|
N°
|
НАИМЕНОВАНИЕ
|
МАТЕРИАЛЫ
|
|
1
|
Корпус
|
Латунь EN 12165
|
|
2
|
Створка
|
Латунь EN 12165
|
|
3
|
Заглушка
|
Латунь EN 12165
|
Сертификация:
Сертификат соответствия № C-US.AB86.B.06951 действителен до 10.12.2014г
|
 |
|

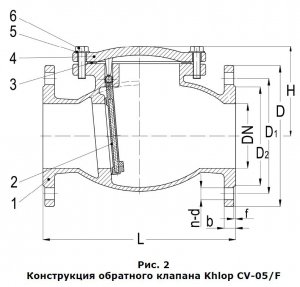

Клапан обратный, створчатый мод.CV-05/F
ПРИМЕНЕНИЕ
Обычное применение (водо- и теплоснабжение, оросительные системы, насосные станции): загрязненная и очищенная вода.
Промышленное применение (нефтехимическая, фармацевтическая, металлургическая, пищевая, целлюлозно-бумажная, цементная промышленности, а также водоканалы): горячая и холодная вода.
ИСПЫТАНИЯ
Клапана проходят испытания на прочность и
герметичность. Процедуры испытаний
соответствуют стандарту GB/T13927.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Максимальное рабочее давление: 16 бар.
Тестовое давление: 19,2 бара.
Рабочая температура: -15°С - +110°С.
СЕРТИФИКАЦИЯ
Сертификат соответствия № C-US.AB86.B.06951 действителен до 10.12.2014г
|
 |
|

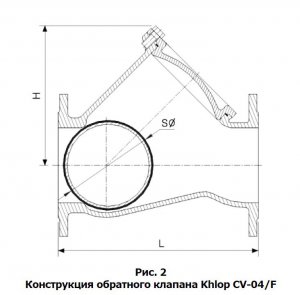

Клапан обратный, шаровой мод. Khlop CV-04/W
ПРИМЕНЕНИЕ
Обычное применение: сточные воды, насосные станции, водоподготовка.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Конструкция: шаровый.
Покрытие: корпус - эпоксидное покрытие.
Соединение: фланцевое, Ду 50-150 – PN16, Ду
200-350 – PN10.
Стандарт – DIN 3202.F6.
ИСПЫТАНИЯ
Клапана проходят испытания на прочность и герметичность. Процедуры испытаний соответствуют
стандарту EN 558-1, DIN3202.F6.
СЕРТИФИКАЦИЯ
Сертификат соответствия № C-US.AB86.B.06951 действителен до 10.12.2014г
|
 |
|
