Sphere BV-01/O
- Корпус – углеродистая сталь
- Уплотнение – PTFE
- Применение – вода, воздух Соединение - под приварку
- Максимальное рабочее давление – 25 бар
- Максимальная рабочая температура – 100°С
|
 |
Sphere BV-02/T
- Корпус - латунь никелированная
- Уплотнение - тефлон
- Применение – вода, воздух Соединение - внутренняя резьба
- Максимальное рабочее давление – 25 бар
- Максимальная рабочая температура – 100°С
|
|
Кран шаровый под приварку:
- Sphere BV-01/O, Ду 10 — 80 мм (3/8" — 3")
|
 |
Кран трехходовой мод. Bung PV-01/T, под манометр.
- Конструкция- полнопроходная, с фланцем.
- Материал- латунь.
- Покрытие- нет.
- Соединение- муфтовое.
- Максимальное рабочее давление – 16 бар.
- Максимальная рабочая температура: +90°С
|
ПРИМЕНЕНИЕ
Обычное применение: вода, воздух.
СЕРТИФИКАЦИЯ
Сертифицировано в России.
Сертификат соответствия:
№ РОСС US.АЯ77.В03950 (срок действия — до 16.05.2011).
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Конструкция: полнопроходная.
Покрытие: эпоксидное, синего цвета.
Соединение: под приварку.
ИСПЫТАНИЯ
Затворы проходят испытания на прочность и герметичность. Процедуры испытаний соответствуют нормам NFE 29311, DIN 3230, ISO 5208.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочее давление – 40 бар.
Тестовое давление – 44 бара.
Рабочая температура: -20°С - +200°С
Тестовая температура: -30°С - +220°С.
ГАРАНТИЯ
Поставщик гарантирует отсутствие дефектов в материалах и технологии изготовления оборудования в течение одного года со дня отгрузки оборудования (гарантийного периода).
|
|

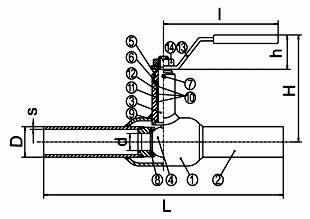

Таблица 1. Технические параметры и габариты, мм
| Ду |
PN |
Kv |
d |
D |
s |
L |
H |
h |
l |
Вес, кг |
| 10 |
40 |
6 |
10 |
17,2 |
2,0 |
230 |
91 |
30 |
110 |
0,5 |
| 15 |
40 |
8 |
10 |
21,3 |
2,0 |
230 |
91 |
30 |
110 |
0,6 |
| 20 |
40 |
13 |
15 |
26,9 |
2,3 |
230 |
95 |
30 |
110 |
0,8 |
| 25 |
40 |
25 |
20 |
33,7 |
2,6 |
230 |
115 |
36 |
140 |
1,1 |
| 32 |
40 |
41 |
24 |
42,4 |
2,6 |
260 |
119 |
36 |
140 |
1,5 |
| 40 |
40 |
65 |
31 |
48,3 |
2,9 |
260 |
145 |
47 |
180 |
1,9 |
| 50 |
40 |
100 |
39 |
60,3 |
2,9 |
300 |
151 |
47 |
180 |
2,4 |
| 65 |
25 |
180 |
50 |
76,1 |
2,9 |
300 |
169 |
50 |
250 |
5,0 |
| 80 |
25 |
270 |
65 |
88,9 |
3,2 |
300 |
180 |
50 |
250 |
6,0 |
Таблица 2. Спецификация материалов
| № |
Деталь |
Материал |
| 1 |
Корпус |
Углеродистая сталь |
| 2 |
Приварной отвод |
Углеродистая сталь |
| 3 |
Шток |
Нержавеющая сталь 4305 |
| 4 |
Шар |
Нержавеющая сталь 4305 |
| 5 |
Контргайка |
|
| 6 |
Гровер |
Витон |
| 7 |
Болт |
|
| 8 |
Седло шара |
PTFE+C |
| 9 |
Втулка |
PTFE+C |
| 10 |
Сальниковое уплотнение |
PTFE |
| 11 |
О-образное кольцо |
EPDM |
| 12 |
О-образное кольцо |
FPM |
| 13 |
Ручка |
Сталь |
| 14 |
Гайка |
|
|
|
Кран шаровый муфтовый:
- Sphere BV-02/T, Ду 10 — 100 мм (3/8" — 4")
|
ПРИМЕНЕНИЕ
Обычное применение: вода, воздух.
СЕРТИФИКАЦИЯ
Сертифицировано в России.
Сертификат соответствия:
№ РОСС US.АЯ77.В03950 (срок действия — до 16.05.2011).
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Конструкция: полнопроходная.
Покрытие: никель.
Соединение: муфтовое с внутренней резьбой.
ИСПЫТАНИЯ
Затворы проходят испытания на прочность и герметичность. Процедуры испытаний соответствуют нормам NFE 29311, DIN 3230, ISO 5208.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Максимальное рабочее давление – 25 бар (40 бар – под заказ).
Максимальная рабочая температура: — +100°С.
ГАРАНТИЯ
Поставщик гарантирует отсутствие дефектов в материалах и технологии изготовления оборудования в течение одного года со дня отгрузки оборудования (гарантийного периода).
|
|

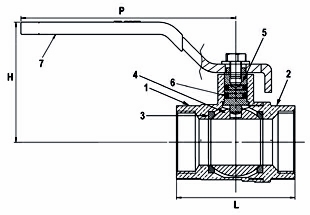

Таблица 1. Габаритные размеры
| Ду |
мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
| дюймы |
½" |
¾" |
1" |
1¼" |
1½" |
2" |
2½" |
| L |
49,5 |
55,0 |
62,9 |
77,0 |
86,0 |
106,0 |
131,5 |
| P |
50,0 |
50,0 |
55,0 |
60,0 |
75,0 |
90,0 |
110,0 |
| H |
92,0 |
97,5 |
114,0 |
117,0 |
140,0 |
160,0 |
200,0 |
| Вес, кг |
0,19 |
0,48 |
0,55 |
0,63 |
0,84 |
1,35 |
3,45 |
Таблица 2. Спецификация материалов
| № |
Деталь |
Материал |
| 1 |
Корпус, деталь 1 |
Никелированная латунь |
| 2 |
Корпус, деталь 2 |
Никелированная латунь |
| 3 |
Седло |
Тефлон |
| 4 |
Шар |
Хромированная латунь |
| 5 |
Шток |
Латунь |
| 6 |
Уплотнение штока |
Витон |
| 7 |
Ручка |
Сталь |
|
|
