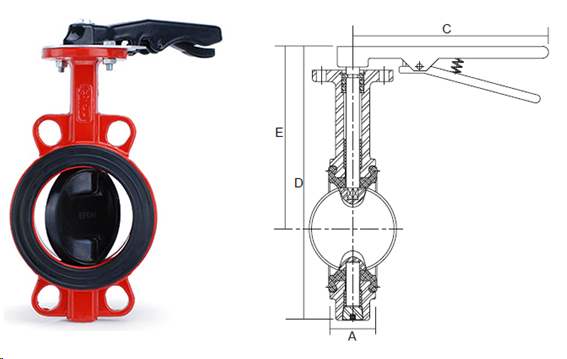

Москва, ул. Краснобогатырская, 89с1Дисковый затвор межфланцевый с ручным управлением модели FBF 21-P
- Размеры, мм: 50, 65, 80, 100, 125, 150, 200, 250 , 300.
- Тип управления: рукоятка
- Тип присоединения: межфланцевый
- Tmax: -30С˚ + 150С˚
- Рабочее давление: 16 бар
- Тестовое давление корпуса: 24 бар
- Тестовое давление седла: 17.6 бар
- Концевые выключатели: дополнительная опция
- Фланцы: PN10/16, ANSI B16.1, Class 125, другие - по запросу.
- Покрытие: красное эпоксидное Ral 3000
|
Номинальный размер трубы, мм |
Размеры, мм |
Модель |
Вес, кг |
|||
|
А |
С |
D |
E |
|||
|
Ду 50 |
42 |
262 |
271 |
191 |
FBF-P-50 |
4.4 |
|
Ду 65 |
45 |
262 |
294 |
203 |
FBF-P-65 |
5.2 |
|
Ду 80 |
45 |
262 |
306 |
211 |
FBF-P-80 |
5.7 |
|
Ду 100 |
50 |
262 |
342 |
230 |
FBF-P-100 |
7.4 |
|
Ду 125 |
54 |
262 |
379 |
245 |
FBF-P-125 |
10.2 |
|
Ду 150 |
56 |
262 |
393 |
255 |
FBF-P-150 |
11.1 |
|
Ду 200 |
68 |
326 |
441 |
271 |
FBF-P-200 |
15.5 |
|
Ду 250 |
77 |
415 |
524 |
326 |
FBF-P-250 |
26.5 |
|
Ду 300 |
80 |
415 |
600 |
366 |
FBF-P-300 |
35 |

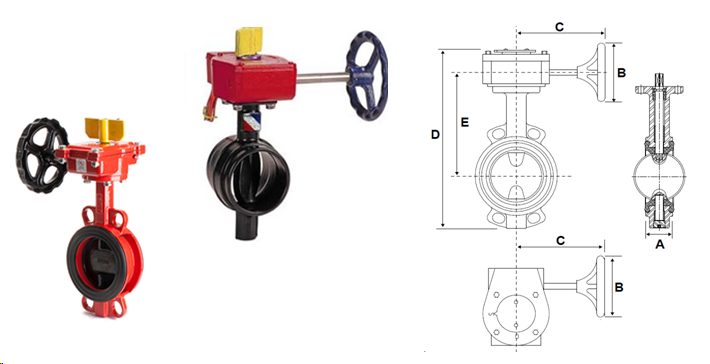

Дисковый затвор межфланцевый/грувлочный с редуктором-рулем со встроенными концевыми выключателями модели FBF 21-R/ GBF 21 - R
- Размеры: Ду 50, 65, 80, 100, 125, 150, 200, 250, 300 мм.
- Тип управления: редуктор-руль
- Тип подсоединения: межфланцевый, грувлочный (Ду 65 – 250 мм)
- Tmax: -30С˚ + 150С˚
- Рабочее давление: 16 бар
- Тестовое давление корпуса: 24 бар
- Тестовое давление седла: 17.6 бар
- Визуальное подтверждение откр.-закр.: да
- Концевые выключатели: 2 встроенных.
- Фланцы: PN10/16, ANSI B16.1 Class 125, другие - по запросу.
- Покрытие: красное эпоксидное Ral 3000
|
Номинальный размер трубы, мм |
Размеры (мм) |
Модель |
Вес, кг |
|||||
|
А |
В |
С |
D |
E |
FBF (фланцевый) |
GBF (грувлочный) |
||
|
Ду 50 |
42 |
115 |
115 |
329 |
191 |
FBF -R - 50 |
GBF – R - 50 |
4.4 |
|
Ду 65 |
45 |
115 |
115 |
352 |
203 |
FBF -R - 65 |
GBF – R - 65 |
5.2 |
|
Ду 80 |
45 |
115 |
115 |
364 |
211 |
FBF -R - 80 |
GBF – R - 80 |
5.7 |
|
Ду 100 |
50 |
115 |
115 |
400 |
230 |
FBF -R - 100 |
GBF – R - 100 |
7.4 |
|
Ду 125 |
54 |
115 |
115 |
437 |
245 |
FBF -R - 125 |
GBF – R - 125 |
10.2 |
|
Ду 150 |
56 |
115 |
115 |
451 |
255 |
FBF -R - 150 |
GBF – R - 150 |
11.1 |
|
Ду 200 |
68 |
115 |
175 |
524 |
271 |
FBF -R - 200 |
GBF – R - 200 |
15.5 |
|
Ду 250 |
77 |
165 |
175 |
607 |
326 |
FBF -R - 250 |
GBF – R - 250 |
26.5 |
|
Ду 300 |
80 |
165 |
175 |
683 |
366 |
FBF -R - 300 |
GBF – R - 300 |
35 |
За получением технической консультации и технико-коммерческих предложений на арматуру Fire Force обращайтесь в офис АО "ИРИМЭКС" по телефонам +7 (495) 783-60-73 или +7 (495) 783-60-74 или по электронной почте info@irimex.ru
