Водозаполненная система

Водяная система – наиболее простая и часто используемая спринклерная система. Водяные системы часто устанавливаются на фабриках, складах и в офисных зданиях с отапливаемыми помещениями, где нет опасности замерзания.

Стояк водяной системы Viking может содержать обратный клапан с электрическим сигнализатором потока и электрическим сигнальным устройством. Для установок, требующих механическую сигнализацию, используется водо-сигнальный клапан и водяной гонг.

Перечисленный в UL и cUL и одобренный FM на рабочее давление до 17.2 бар, он позволяет сократить количество клапанов, понижающих давление, или расширить площадь верхней зоны.

Какую бы конфигурацию водяной системы вы ни выбрали, клапан модели J-1, имеет заслонку, которая может быть удалена без вмешательства в стояк, что сокращает время и затраты на обслуживание.

Водосигнальный клапан Viking модели J-1 сделан из ковкого железа, имеющего повышенную устойчивость к тепловым нагрузкам и почти вдвое больший коэффициент прочности по сравнению с чугуном или сталью. Модель J-1 может монтироваться горизонтально или вертикально.

Принцип действия:

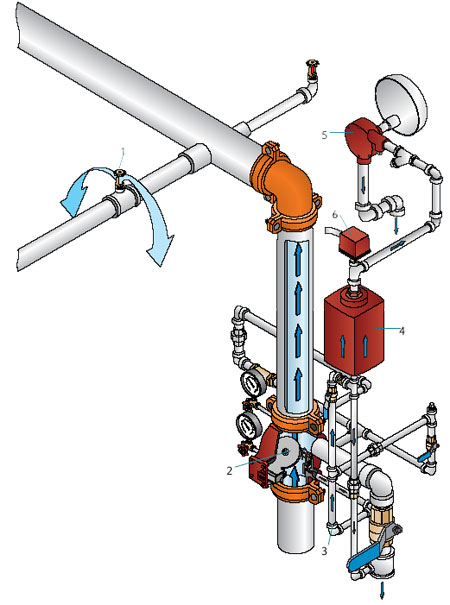

Когда спринклер (1) открывается, вытекающая вода поднимает заслонку (2) водо-сигнального клапана и течет через сигнальный порт (3) к замедляющей камере (4). Когда замедляющая камера заполняется, вода течет к водяному гонгу (5) и/или дополнительному сигнализатору давления (6), который приводит в действие электрический сигнальный звонок.

Переключатели, срабатывающие от давления, могут подключаться для работы при нормально открытой или нормально закрытой цепи.

Чтобы предотвратить ложные сигналы тревоги из-за меняющегося напора воды, замедляющая камера Viking компенсирует небольшие объемы воды, которые протекают через сигнальный порт клапана при колебаниях давления.

Для проверки правильной работы заслонки клапана при испытаниях водяного гонга имеется клапан ПРОВЕРКИ и ДРЕНАЖА™.

Клапана Viking модели J-1 имеются следующих типов: фланец/фланец, фланец/муфта и муфта/муфта диаметром от 65 мм до 200 мм.

Обратные клапаны Viking являются более мощными, хотя и меньшими по размеру, и более легкими, чем обычные обратные клапаны.

Разработанные для использования в соединениях пожарных бригад, выходных и обводных соединениях пожарных насосов, городских водопроводах и соединениях напорных баков, они выпускаются с муфтовыми соединениями от 65 мм до 200 мм и с фланцевыми соединениями от 80 мм до 200 мм

Замедляющая камера модель С-1

Водосигнальный клапан модель J-1

Вертикальная Обвязка Водосигнального клапана модели J-1
