Сепараторы нефтепродуктов SOR.II

Сепараторы нефтепродуктов SOR.II

ПРИМЕНЕНИЕ

Сепараторы нефтепродуктов типа SOR.II (ТУ РБ 300602750.001-2000) предназначены для очистки сточных вод, загрязненных нефтепродуктами, плотностью от 750 до 950 кг/м3 при температуре стоков выше +4◦С, с концентрацией загрязнений до 0,5% при самотечном режиме поступления стоков. Обычно это сточные воды от автомоек, а также дождевые стоки с территорий АЗС, автостоянок или других, загрязненных маслами, поверхностей.

ОПИСАНИЕ ФУНКЦИЙ

Сепараторы с точки зрения функциональности можно разделить на три группы: седиментационный отстойник, коалесцентный сепаратор и сорбционный фильтр. Все три функции выполняет сепаратор марки SOR.II-..-JKS. У остальных типов сепараторов некоторые функции отсутствуют.

При протоке стоков через сепаратор происходит постепенное осаждение нерастворимых веществ в седиментационном отстойнике, затем в коалесцентном сепараторе гравитационным способом отделяется большая часть нефтяных частиц. Улавливание оставшихся нефтяных частиц обеспечивается динамическим поглощением в сорбционном фильтре.

ОПИСАНИЕ ОБОРУДОВАНИЯ

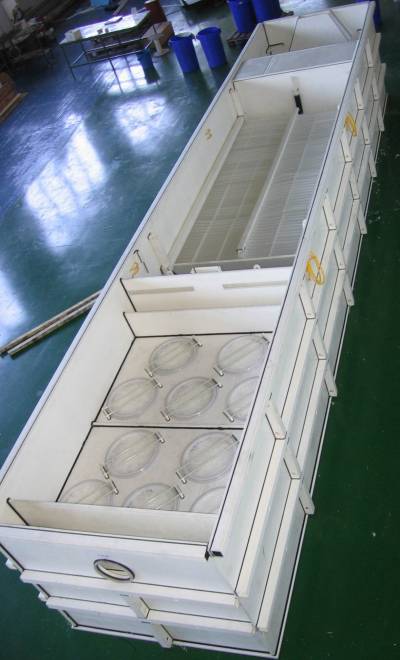

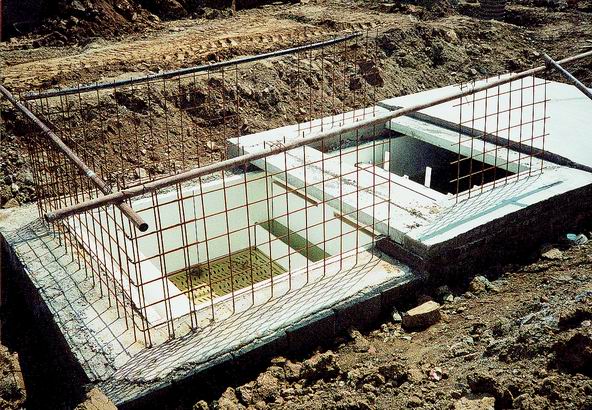

Сепаратор нефтепродуктов типа SOR.II представляет собой полипропиленовый резервуар, в который вварены: емкость для сбора нефтепродуктов, коалесцентная вставка, площадка для обслуживания, коалесцентный фильтр, полупогружная перегородка, перелив коалесцентного сепаратора, сорбционный фильтр, перелив сорбционного фильтра, место отбора проб и обводная линия (байпас). Подачу и отвод стоков обеспечивают подводящий и отводящий трубопроводы. Сепараторы не всех модификаций обязаны содержать все выше перечисленные компоненты.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Сепараторы нефтепродуктов SOR.II изготавливаются шести типоразмеров: SOR.II - 0,5, SOR.II - 1, SOR.II - 2, SOR.II - 5, SOR.II - 10, SOR.II - 20. Там, где предполагается периодическое переполнение сепаратора стоками с незначительным загрязнением, можно использовать емкостной напуск с обводной линией (байпасом), который в таких случаях может быть составной частью сепаратора.

Основные размеры приведены в таблице, подробную техническую информацию об изделии можно найти в Технических условиях изотовителя.

Буквы в типовой маркировке обозначают:

J - седиментационный отстойник
K - коалесцентный сепаратор
S - сорбционный фильтр

ПРЕИМУЩЕСТВА

  • компактность изделия без необходимости соединения его элементов (отстойник, сепаратор, сорбционный фильтр) канализационными трубами
  • возможность емкостного напуска с устройством обводной линии (байпаса)
  • место отбора проб внутри сепаратора
  • малое заглубление благодаря минимальным потерям по высоте
  • доступная очистка

ТАБЛИЦА ОСНОВНЫХ ПАРАМЕТРОВ


марка сепаратора макс. расход длина ширина высота высота притока высота выпуска диаметр трубо-провода масса
  Q, л/с L, мм В, мм Н, мм Е, мм F, мм Ø, мм кг
SOR.II-0,5- JKS JK KS K S 0,5 2000 1400 1800 1200 800 800 1280

1180
1030 1130 1030 1130 1030 160х4 220 160 210 150 110
1130
SOR.II-1- JKS JK KS K S 1 2600 2000 2400 1800 800 800 1280

1180
1030 1130 1030 1130 1030 160х4 260 210 240 190 110
1130
SOR.II-2 - JKS JK KS K S 2 4200 3200 3400 2400 1200 800 1280

1180
1030 1130 1030 1130 1030 160х4 390 290 340 240 140
1130
SOR.II-5 - JKS JK KS K S 5 4400 3400 3800 2800 1400 1600 1280

1180
950
1130
950
1130
950
160х4 620 470 560 420 250
1130
SOR.II-10 - JKS JK KS K S 10 7600 5600 6200 4200 2400 1600 1280

1150
900
1050
900
1050
900
200х4,9 940 700 840 580 380
1050
SOR.II-20 - JK KS K S 20 6600 7200 4800 2600 2400 1680
1550

1400 1250 1400 1250 200х4,9 1210 1500 990 680
1400

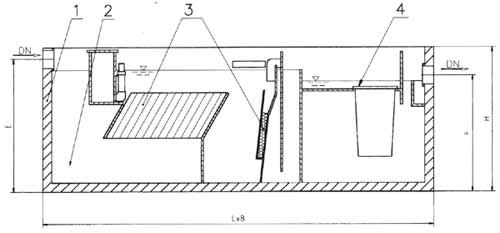

СХЕМА СЕПАРАТОРА ТИПА SOR.II -.. - JKS

СХЕМА СЕПАРАТОРА ТИПА SOR.II -.. - JKS
