Специальные теплообменики C100

Техническое описание

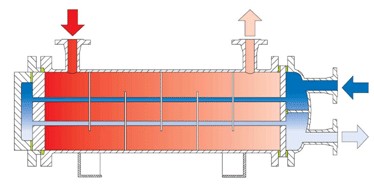

Теплообменник FUNKE стандарта C100 имеет прямые трубы и разъемный трубный пучок, который зафиксирован одной трубной решеткой, зажатой через уплотнения между кожухом и разделяющей камерой.

Плавающая пара “трубная решетка-направляющая камера“ при наличии дефекта в уплотнениях позволяет избежать взаимного перемешивания сред, так как течь выводится наружу.

Трубная решетка зажата через уплотнения между кожухом и разделяющей камерой, что тоже исключает течь из одной области в другую.

Соединения труб с трубной решеткой выполнены подходящим методом развальцовки или сварки в зависимости от конструкторских соглашений, комбинации материалов и условий эксплуатации использующихся сред. Во избежание коррозии в стыках труба-трубная решетка все сварные соединения развальцовываются.

Существуют несколько вариаций присоединений и направляющей камеры, которые позволяют сконструировать аппарат в одно-, двух- и четырехходовых версиях, выбор которых основан на конструкторских требованиях и на особенностях течения сред.

Расположение присоединений для дренажа и отдушины выбирается исходя из особенностей конструкции и пожеланий заказчика.

Области применения

Теплообменник C100 используется, главным образом, для случаев, где к требованиям разъемного трубного пучка, хороших возможностей очистки добавляются жесткие требования к уплотнениям со стороны трубного пространства.

Согласно особенностям конструкции и техническим характеристикам теплообменник преимущественно используется для жидких сред, но также возможно использование в качестве газоохладителя с конденсацией или без, где газ течет по трубному пространству.

Стандарты

Теплообменники FUNKE типа CP поставляются в соответствии со всеми необходимыми государственными сертификатами, регламентами и конструкторскими соглашениями, например, такими, как директива сосудов под давлением (DGRL), AD-2000, стандарты TEMA, ASME- VIII, Div. I, U-Stamp, CHINA-SQL. Конструирование по стандартам заказчика также не является проблемой.
