Специальные теплообменики C200

Техническое описание

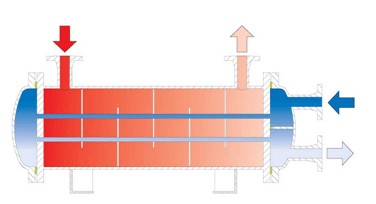

Теплообменники FUNKE стандарта C 200 имеет прямые внутренние трубы и фиксированный трубный пучок. Кожух и трубные решетки соединяются между собой методом сварки, что представляет собой надежное уплотнение между двумя рабочими средами.

Благодаря особенностям конструкции теплообменник может быть оснащен максимальным количеством внутренних трубок. Соединения труб с трубной решеткой выполнены подходящим методом развальцовки или сварки в зависимости от конструкторских соглашений, комбинации материалов и условий эксплуатации использующихся сред. Во избежание коррозии в стыках труба-трубная решетка все сварные соединения развальцовываются. В зависимости от значения напряжений при значительных термических расширениях кожух может быть оснащен осевым компенсатором.

Существуют несколько вариаций присоединений и направляющей камеры, которые позволяют сконструировать аппарат в одно-, двух- и четырехходовых версиях, выбор которых основан на конструкторских требованиях и на особенностях течения сред.

Расположение присоединений для дренажа и отдушины выбирается исходя из особенностей конструкции и пожеланий заказчика.

Области применения

Теплообменник типа C200 используется универсально. Исходя из особенностей конструкции аппарат может служить как конденсатор, охладитель или подогреватель различных жидкостей, газов, паров как при высоких значениях давления, так и при вакууме.

При эксплуатации более загрязненную жидкость целесообразно размещать в трубном пространстве.

Стандарты

Теплообменники FUNKE типа CP поставляются в соответствии со всеми необходимыми государственными сертификатами, регламентами и конструкторскими соглашениями, например, такими, как директива сосудов под давлением (DGRL), AD-2000, стандарты TEMA, ASME- VIII, Div. I, U-Stamp, CHINA-SQL. Конструирование по стандартам заказчика также не является проблемой.
