Специальные теплообменики C300

Техническое описание

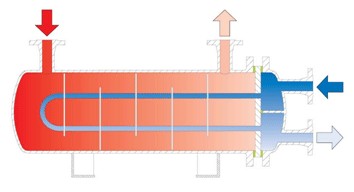

Теплообменник FUNKE стандарта C300 имеет разъемный трубный пучок, который зафиксирован одной трубной решеткой, зажатой через уплотнения между кожухом и разделяющей камерой.

Соединения U-труб с трубной решеткой выполнены подходящим методом развальцовки или сварки в зависимости от конструкторских соглашений, комбинации материалов и условий эксплуатации использующихся сред. Во избежание коррозии в стыках труба-трубная решетка все сварные соединения развальцовываются.

Существуют несколько вариаций присоединений и направляющей камеры, которые позволяют сконструировать аппарат в одно-, двух- и четырехходовых версиях, выбор которых основан на конструкторских требованиях и на особенностях течения сред.

Расположение присоединений для дренажа и отдушины выбирается исходя из особенностей конструкции и пожеланий заказчика.

Области применения

Благодаря особенностям конструкции теплообменник типа C300 используется универсально. Внутренние U-трубы присоединены к единственной зафиксированной трубной решетке и позволяют эксплуатировать теплообменник при очень высоких значениях температур и давлений без каких-либо значимых напряжений, вызванных термическим расширением труб. Теплообменник может использоваться при частичной или полной конденсации газов, паров, а также в качестве охладителя/подогревателя жидкостей. Более загрязненную среду целесообразно пускать по пространству труб в силу того, что очистка колен U-труб затруднительна. Дополнительные возможности конструкции, например, такие, как версия двухходового аппарата по стороне кожуха, использование теплообменника, установленного в бак, расширяют спектр применения С300.

Стандарты

Теплообменники FUNKE типа C300 поставляются в соответствии со всеми необходимыми государственными сертификатами, регламентами и конструкторскими соглашениями, например, такими, как директива сосудов под давлением (DGRL), AD-2000, стандарты TEMA, ASME- VIII, Div. I, U-Stamp, CHINA-SQL. Конструирование по стандартам заказчика также не является проблемой.
