Специальные теплообменики C400

Техническое описание

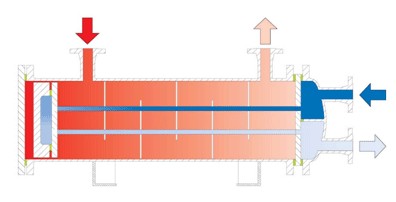

Теплообменник FUNKE стандарта C400 имеет разъемный трубный пучок, который зафиксирован одной трубной решеткой, зажатой через уплотнения между кожухом и разделяющей камерой.

Направляющая камера и трубная решетка зафиксированы между собой через кольцевое уплотнение болтовым соединением и образуют плавающую пару. Благодаря особенностям конструкции трубный пучок может быть извлечен из кожуха без демонтажа направляющей камеры. Для облегчения осмотра плавающей пары теплообменник оснащен технологическим люком.

Соединения труб с трубной решеткой выполнены подходящим методом развальцовки или сварки в зависимости от конструкторских соглашений, комбинации материалов и условий эксплуатации использующихся сред. Во избежание коррозии в стыках труба-трубная решетка все сварные соединения развальцовываются.

Существуют несколько вариаций присоединений и направляющей камеры, которые позволяют сконструировать аппарат в одно-, двух- и четырехходовых версиях, выбор которых основан на конструкторских требованиях и на особенностях течения сред.

Расположение присоединений для дренажа и отдушины выбирается исходя из особенностей конструкции и желаний заказчика.

Области применения

Теплообменник C100 используется, главным образом, для случаев, где к требованиям разъемного трубного пучка, хороших возможностей очистки добавляются жесткие требования к уплотнениям со стороны трубного пространства.

Стандарты

Теплообменники FUNKE типа C300 поставляются в соответствии со всеми необходимыми государственными сертификатами, регламентами и конструкторскими соглашениями, например, такими, как директива сосудов под давлением (DGRL), AD-2000, стандарты TEMA, ASME- VIII, Div. I, U-Stamp, CHINA-SQL. Конструирование по стандартам заказчика также не является проблемой.
