Стандартные теплообменики SWF/P, SSWF/P

Техническое описание

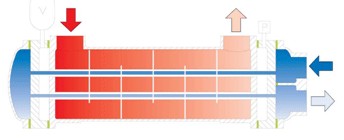

Теплообменники повышенной надежности SWF спроектированы с разъемными направляющей и распределительной камерами, прямыми трубами и с фиксированным(F) или разъемным(P) трубным пучком. В каждой отдельной трубе установлена труба меньшего диаметра. Эта концентрическая пара образует радиальный зазор и зафиксирована методом двойной трубной решетки. Таким образом, две среды разделены между собой третьей областью, и смешение рабочих сред невозможно.

Эта область заполнена специальной жидкостью, давление которой замеряется измерительным прибором. В случае утечки из области труб или кожуха давление в средней области возрастает, что моментально фиксируется датчиками давления. Во избежание подачи ложных сигналов течи, вызванных термическим расширением среды, датчики оснащены дополнительным компенсатором, учитывающим эти расширения.

Области применения

Теплообменники повышенной надежности SWF используются в случаях недопустимости смешения рабочих сред.

Критерии выбора:

Защита окружающей среды (например, при использовании речной воды)
Безопасность эксплуатации (например, опасная реакция между рабочими средами)
Высокая стоимость использующихся сред (например, загрязнение среды недопустимо).
Специальные серии

При необходимости серии SWF/P и SSWF/P оснащаются более термостойкими материалами и конструируются по подходящим конструкторским соглашениям. Также возможна доставка аппарата в комлекте с датчиками контроля давления согласно ATEX и дополнительной необходимой документацией.

Стандартная документация

Стандартная документация для этих кожухотрубных теплообменников включает:

Инструкции по эксплуатации и техническому обслуживанию
Сертификат гидроиспытаний
Сертификат соответствия
