Конструкция пластинчатых паяных теплообменников FUNKE

Паяные теплообменники фирмы FUNKE (стандартное исполнение GPL) состоят из высококачественных стальных пластин, которые спаиваются вакуумным способом в один компактный, устойчивый к давлению блок. В качестве припоя используется медь или никель. При сборке каждая вторая пластина поворачивается на 180 градусов, образуя разделенные каналы, по которым протекают (как правило, в противотоке) участвующие в теплообмене среды.

Для специальных случаев применения (в зависимости от типа) возможно создание параллельного потока сред. Определенный профиль пластин или дополнительно встроенные турбулентные пластины (тип TPL) обеспечивают высокую степень турбулентности потока, что гарантирует эффективную теплопередачу даже при низких объемных расходах и сокращает до минимума риск загрязнения.

Материалы (стандартные серии)
Пластины: 1.4401 / AISI 316
Припой: медь (серии GPL,TPL, SPL) никель (NPL)

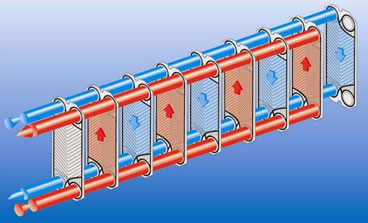

Одноходовая схема теплообменника.
Все присоединения находятся на начальной плите.

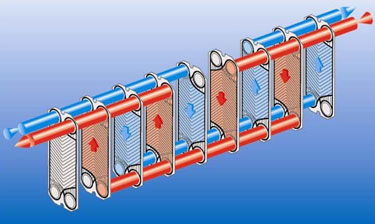

Многоходовая схема теплообменника.
Все присоединения находятся на начальной и конечной плитах.
