Пластинчатые разборные теплообменники FUNKE

​



Теплообменники состоят из пакета гофрированных пластин. Пластины оснащены уплотнениями, которыми разделяются друг от друга на каналы протекания.



max. рабочее давление: 25 bar

max. рабочая температура: 190 °C



Компания Funke запатентовала принцип несимметричного канала Off-set. Этот принцип формирования каналов позволяет сократить количество пластин, снизить гидравлические потери при применении сред с разными вязкостными характеристиками или при использовании теплообменника с сильно отличающимися расходами по сторонам. Кроме того применяются пластины с разным углом наклоны шеврона. В сочетании различного угла наклона шеврона и различной ширины канала позволяет получить 9 типов каналов. Такое количество каналов позволяет оптимизировать количество пластин и как следствие снижает конечную стоимость аппарата.



Все остальные производители используют симметричный канал для пластин. Такие каналы уступаю каналам с принципом Off-set и ведут к увеличению количества пластин приблизительно на 15%.



Система крепления уплотнений к пластинам используется как клеевое, так и безклеевое с помощью специальных замков. Для производства уплотнений используется 4 типа стандартных материалов (NBR, EPDM, Viton I, Viton S), кроме того, используется ряд материалов разработанных специально для нестандартного применения.



Конструкция двойного уплотнения с областью протечки позволяет избежать смешения сред при разрушении уплотнения, вызванного неправильной эксплуатацией теплообменника.



Система распределения потока в каналах разработана таким образом, чтобы наиболее оптимально производить распределение потока при всем диапазоне расчетных нагрузок.



Компания Funke имеет широкий типоразмерный ряд по каждому типу оборудования. Кроме пластинчатых разборных и паяных теплообменников Funke производит воздушные калориферы и кожухотрубные теплообменники. Такой ассортимент продукции способен удовлетворить любые пожелания заказчика.



Серия FPDW

Теплообменники данной серии применяются в промышленности с повышенными требованиями к оборудованию, в котором надо исключить любую возможность смешения сред даже при возникновении аварийной ситуации. Каждая пластина состоит из 2-х профилированных пластин толщиной 0,35 мм (2*0,35), которые одновременно штампуются на пресс-формах. Пластины свариваются по всему диаметру отверстий для прохода теплообменных сред (лазерная сварка), образуя, таким образом, одну пластину повышенной надежности. Между двумя сваренными пластинами находится, так называемая, полость организованной протечки, небольшой воздушный зазор. При возникновении протечки теплообменника, например, вследствие образования трещины в одной из пластин в процессе эксплуатации, теплообменная среда вытекает через данный проем наружу без смешения с другой средой.

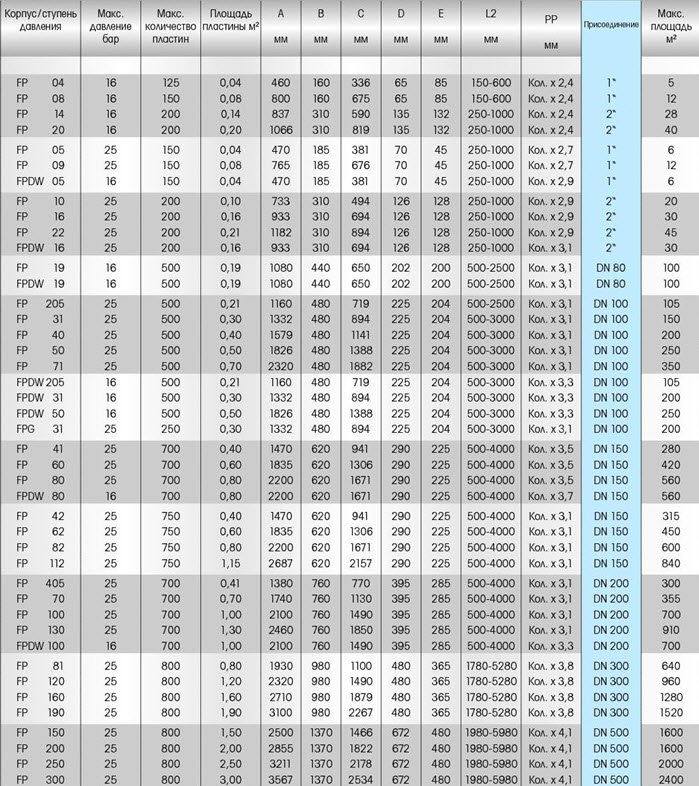

Типоразмерный ряд:
FPDW 19 (0,2 m2/DN 80/3'')
FPDW 31 (0,3 m2/DN 100/4'')
FPDW 50 (0,5 m2/DN 100/4'')
FPDW 80 (0,8 m2/DN 150/6'')
FPDW 100 (1,0 m2/DN 200/8”)

Серия FPG

Полусварные теплообменники типа FPG предназначены для случаев применения с агрессивными средами и хладагентами. Благодаря полусварной конструкции данные теплообменники способны работать при температурах от -40 С до 180 С и давлении до 25 бар. Такими параметрами работы ранее характеризовались только лишь кожухотрубные и сварные ТО. Аппараты данного типа используются как испарители, конденсаторы, масляные охладители и в случаях несовместимости среды с материалом уплотнения. Пластины типа FPG представляют собой две пластины, сваренные при помощи лазерной сварки в «кассету». Между пластинами образован герметичный канал для протекания агрессивной среды. На «стороне воды» (между кассетами) для герметичности используются стандартные уплотнения. Толщина пластин серии FPG составляет 0,6 мм.

Типоразмерный ряд:
FPG 19 (0,2 m2/DN 80/3'')
FPG 40 (0,4 m2/DN 100/4'')
FPG 60 (0,6 m2/DN 150/6'')
FPG 70 (0,7 m2/DN 200/8'')
