Водяные нагреватели воздуха

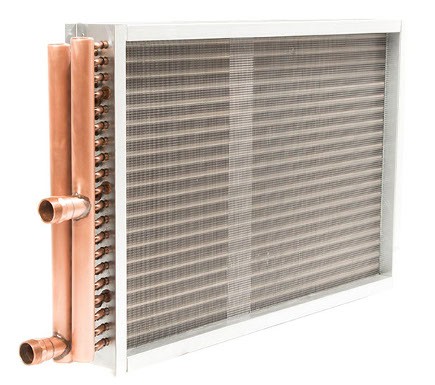

Водяной нагреватель — оребренный медно-алюминиевый теплообменник (калорифер) применяющийся в системах вентиляции, отопления, центрального кондиционирования, промышленности. Служит для нагрева воздуха приточного или циркуляционного.

Процесс теплообмена происходит при прохождении воздуха через так называемый "пакет" состоящий из алюминиевых пластин (ламелей) зафиксированных на перпендикулярно расположенных медных трубках (змеевике), помещенный в стальную раму. Калорифер подключается к трубопроводу, двумя патрубками распределительного коллектора, прямая и обратка, теплоноситель или хладоноситель (в водяном охладителе) проходя через коллектор равномерно распределяется, и движется по медным трубкам змеевика, передавая тепло алюминиевым пластинам. Воздух проходя через сечение (рабочую поверхность) теплообменника, нагревается и поступает по каналу к месту потребления.

КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рама

Рама водяного медно-алюминиевого теплообменника нагревателя, изготавливается из нержавеющей или оцинкованной стали, в зависимости от среды использования калорифера. Ее основной задачей является, удержание теплообменного пакета из медных трубок и алюминиевых ламелей.

Трубки и пластины

Так называемый теплообменный пакет, оребренная часть теплообменника, является основным элементом калорифера, и имеет массу вариантов исполнения.

Трубки (змеевик) изготавливаются из меди, с различными толщиной стенки и диаметром, в зависимости от расчетных параметров и среды применения.

Варианты толщина стенки медной трубки: 0,35 / 0,4 / 0,5 мм.

Диаметры трубок: 9,52 / 12 / 15 / 16 мм.

Ламели (теплообменные пластины), могут быть изготовлены из стандартного алюминия и эпоксидированного алюминия, с различной толщиной пластины. В зависимости от необходимых параметров, устанавливаемые ламели  имеют определенную геометрию и шаг между ними.

Варианты толщины пластин: 0,12 / 0,15 / 0,22 / 0,25 мм.

Геометрия пластин: 25х21,6 / 35х35 / 50х25 / 50х50 / 60х30.

Шаг ламелей оребрения: 1,8 - 8,0 мм.

Коллектор

Коллектор калорифера, служит для подключения к сети и распределения тепло- или хладоносителя по каналам змеевика теплообменника. Коллектор может быть изготовлен из меди или стали с антикоррозийным покрытием.

Варианты конструкции коллекторов: Г образный, Т образный.

Наименование GL x H T BL x BH Мощность кВт Расход возд. м3/ч (м/с) Темп. воздуха °С
Водяной нагреватель DC-VR-H-2-12-470-3,0-6-Cu35-Al15-3/4"St 600 х 360 140 470 х 300 14 2000(3.8) -1 20
Водяной нагреватель DC-VR-H-2-12-470-2,2-6-Cu35-Al12-3/4"St 600 х 360 140 470 х 300 20 2000(3.7) -9 20
Водяной нагреватель DC-VR-H-3-12-450-2,2-9-Cu35-Al12-3/4"St 600 х 360 140 450 х 300 35.5 2000(3.7) -32.2 20
Водяной нагреватель DC-VR-H-2-24-470-3,0-12-Cu35-Al15-1"St 600 х 660 140 470 х 600 27,7 4000(3.8) -1 20

































Водяной нагреватель DC-VR-M-3-36-1900-2.7-27-Cu40-Al15-2"St 2115 х 1860 180 1900 х 1800 840 50000 -30 20
