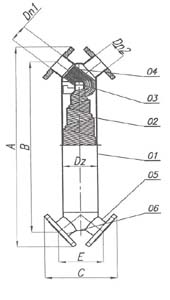

01-Кожух; 02 -Змеевик; 03-Подпора змеевика; 04-Трубная решетка; 05-Фланец кожуха; 06-Фланец змеевика;
| Тип | JAD-X |
| Давление | 1,6 МПа |
| Температура для воды | 203 o С |
| Температура для водяного пара | 203o С |
| Теплообменник | A, мм | B, мм | C, мм | Dz, мм | E, мм | Dn1, мм | Dn2, мм | Пов-ть нагрева, м2 | Объем кожуха, дм3 | Объем змеевика, дм3 | Масса, кг |
| JAD-X 2.11, JAD-XК 2.11 | 1620 | 1513 | 251 | 80 | 160 | 40 | 40 | 1,2 | 2,6 | 2,26 | 19,5 |
| JAD-X 3.18, JAD-XК 3.18 | 1630 | 1510 | 270 | 101,6 | 174 | 50 | 50 | 2,0 | 5,6 | 3,0 | 27,8 |
| JAD-X 5.38, JAD-XК 5.38 | 1646 | 1510 | 318 | 139,7 | 204 | 65 | 65 | 4,0 | 11,4 | 7,3 | 43,0 |
| JAD-X 6.50, JAD-XК 6.50 | 1637 | 1492 | 326 | 159,0 | 206 | 80 | 80 | 5,7 | 15,0 | 9,7 | 55,0 |
| JAD-X 9.88, JAD-XК 9.88 | 1642 | 1481 | 386 | 219,1 | 253 | 100 | 100 | 10 | 22,6 | 18,9 | 96,0 |
| JAD-X 12.114, JAD-XК 12.114 | 1885 | 1685 | 478 | 273,0 | 340 | 125 | 125 | 17,0 | 48,7 | 21,8 | 144,0 |
