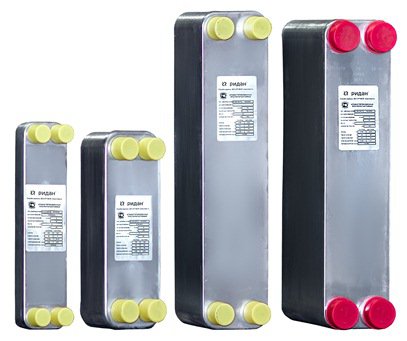

Москва, ул. Краснобогатырская, 89с1Эффективны в технологических процессах, использующих неагрессивные жидкости без механических примесей. Паяные пластинчатые теплообменники отличаются компактностью, отсутствием протечек и устойчивостью к нагрузкам, невысокой стоимостью, не требуют обслуживания.
Основные технические характеристики:
- расчетная температура, °С от –50 до +200;
- максимальное расчетное давление, бар до 50;
- тип присоединения резьбовое, фланцевое;
- теплоноситель вода, пар, фреоны, пищевые жидкости, гликолевые растворы концентрацией до 80%;
- пластины из нержавеющей стали надежно спаяны между собой во всех точках соприкосновения, а также по краю. Это на 100% исключает утечку жидкостей, а также их смешение в паяном теплообменнике. В качестве материала для пайки используется медь. Под заказ возможно использование нержавеющей стали в качестве припоя.

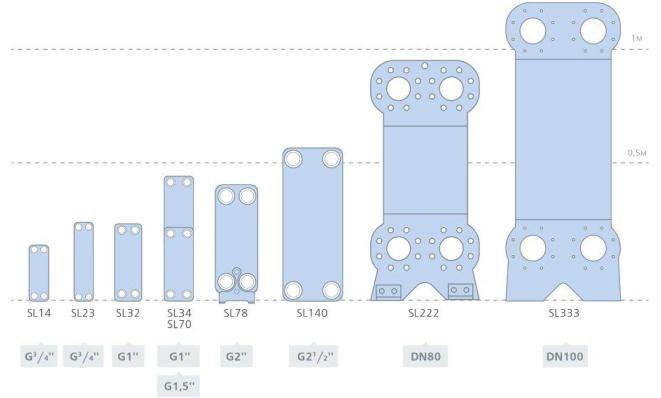

| Тип ПТО | Максимальное количество пластин | Площадь одной пластины, м2 | Ду | Максимальная площадь теплообмена, м2 |
| SL14 | 50 | 0,02 | G 3/4 | 0,96 |
| SL23 | 50 | 0,024 | G 3/4 | 1,2 |
| SL32 | 100 | 0,033 | G 1 | 3,23 |
| SL34 | 100 | 0,036 | G 1 | 3,5 |
| SL70 | 150 | 0,073 | G 1,5 | 10,8 |
| SL78 | 200 | 0,147 | G 2 | 21,78 |
| SL140 | 200 | 0,347 | G 2,5 | 29,1 |
| SL222 | 300 | 0,23 | DN 100 | 68,54 |
| SL333 | 360 | 0,347 | DN 100 | 124,9 |
Сферы применения паяных пластинчатых теплообменников
Системы отопления и горячего водоснабжения в котельных, тепловых пунктах, тепловых сетях промышленных объектов и жилых домов, при коттеджном строительстве, в бассейнах и т.д.
Холодильная и климатизационная техника в качестве конденсаторов и испарителей.
Пищевая промышленность в качестве охладителей или пастеризаторов молока, пива и пр.
Преимущества паяных пластинчатых теплообменников
Компактность и экономичность
Из-за отсутствия зажимной конструкции паяные пластинчатые теплообменники исключительно компактны, а также выигрывают в весе (до 10 раз) и стоимости (до 30—40%) по отношению к разборным пластинчатым теплообменникам той же мощности.
Работа с повышенными нагрузками
Паяный пластинчатый теплообменник устойчив к длительным высокотемпературным нагрузкам при температуре в подающем трубопроводе выше 120°С.
Простое обслуживание и сервис
Паяные пластинчатые теплообменники не требуют текущего обслуживания. Поверхность пластин обычно очищают от загрязнений только при наблюдаемом снижении эффективности теплообмена. Очистка осуществляется безразборным методом — химической промывкой с использованием специальных составов, не разрушающих поверхность пластин и медный припой. Процесс промывки занимает всего 2—3 часа, т.е. перерыв в технологическом процессе минимален.
Минимальные сроки поставки
Основные типы паяных пластинчатых теплообменников из типоразмерного ряда: SL23, SL32, SL34, SL70 всегда в наличии на складе. Поэтому срок готовности оборудования к отгрузке — всего 1 день! Остальные типоразмеры поставляются под заказ.
Ограничения по использованию паяных пластинчатых теплообменников
Условием применения паяных пластинчатых теплообменников является отсутствие в процессе эксплуатации нерастворимых отложений на поверхности пластин. Также необходимо избегать попадания в теплообменник веществ, которые могут разрушить медную пайку.
Каталог паяных пластинчатых теплообменников
